Texas Instruments SN74LV4053A/SN74LV4053A-Q1模拟多路复用器和解复用器

Texas Instruments SN74LV4053A/SN74LV4053A-Q1三路模拟多路复用器和解复用器是双通道CMOS模拟多路复用器和解复用器，设计用于1.65V至5.5V VCC 运行。SN74LV4053A/SN74LV4053A-Q1器件可处理数字和模拟信号。允许振幅高达5.5V（峰值）的信号在每个通道中向任一方向传输。应用包括信号门控、斩波、调制或解调（调制解调器），以及模数转换和数模转换系统的信号多路复用。Texas Instruments SN74LV4053A-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 1.65V至5.5V VCC 运行
  • 所有端口均支持混合模式电压运行
  • 开关输出电压比大
  • 开关之间串扰低
  • 单独开关控制
  • 极低输入电流
  • 闭锁性能超过250 mA，符合JESD 17标准
  • ESD保护超过JESD 22标准
    • 2000V 人体模型(A115-A)
    • 1000 V 充电器件模型(C101)

应用

  • 电信
  • 信息娱乐
  • 信号门控和隔离
  • 家用电器
  • 可编程逻辑电路
  • 调制和解调

数据手册

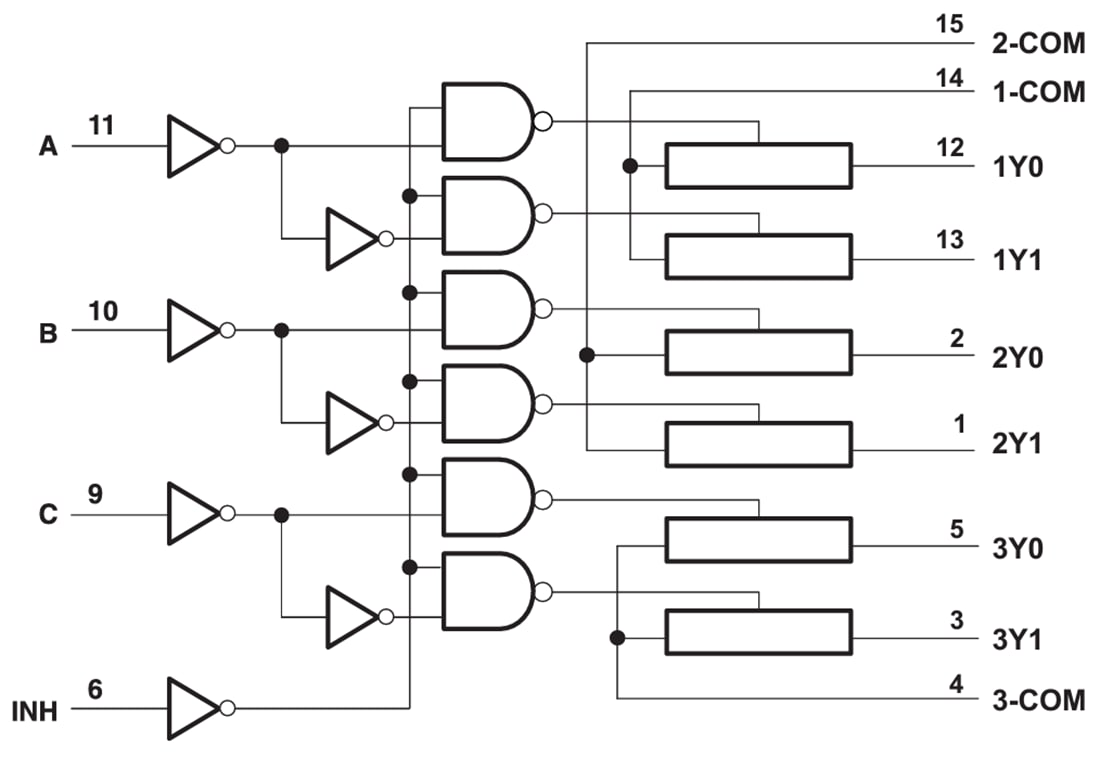

逻辑图（正逻辑）

框图 - Texas Instruments SN74LV4053A/SN74LV4053A-Q1模拟多路复用器和解复用器
发布日期: 2024-11-05 | 更新日期: 2025-03-27
