Texas Instruments SN74LV4T32/SN74LV4T32-Q1四路或门

Texas Instruments SN74LV4T32/SN74LV4T32-Q1四路或门包含四个带施密特触发器输入的独立或门。每个逻辑门以正逻辑执行布尔函数Y = A + B。输出电平以电源电压 (VCC) 为基准，支持1.8V、2.5V、3.3V和5V CMOS电平。

输入设计有较低的阈值电路，支持对较低电压CMOS输入的升压转换（例如，1.2V输入至1.8V输出或1.8V输入至3.3V输出）。此外，5V容限输入引脚支持降压转换（例如，3.3V至2.5V输出）。Texas Instruments SN74LV4T32-Q1器件符合汽车应用类AEC-Q100标准。SN74LV4T32-EP器件具有金丝键合线、–55至+105°C温度范围，以及镀锡铅引线涂层。

特性

  • 1.8V到5.5V的宽操作范围
  • 单电源电压转换器
    • 上行转换
      • 1.2V至1.8V
      • 1.5V至2.5V
      • 1.8V-3.3V
      • 3.3V至5.0V
    • 降压转换
      • 5.0V、3.3V、2.5V至1.8V
      • 5.0V、3.3V至2.5V
      • 5.0V至 3.3V
  • 5.5V容限输入引脚
  • 支持标准引脚排列
  • 高达150Mbps，带5V或3.3V VCC
  • 闭锁性能超过250mA，符合JESD 17标准

应用

  • 启用或禁用数字信号
  • 控制指示灯LED
  • 通信模块和系统控制器之间的转换

数据手册

功能框图

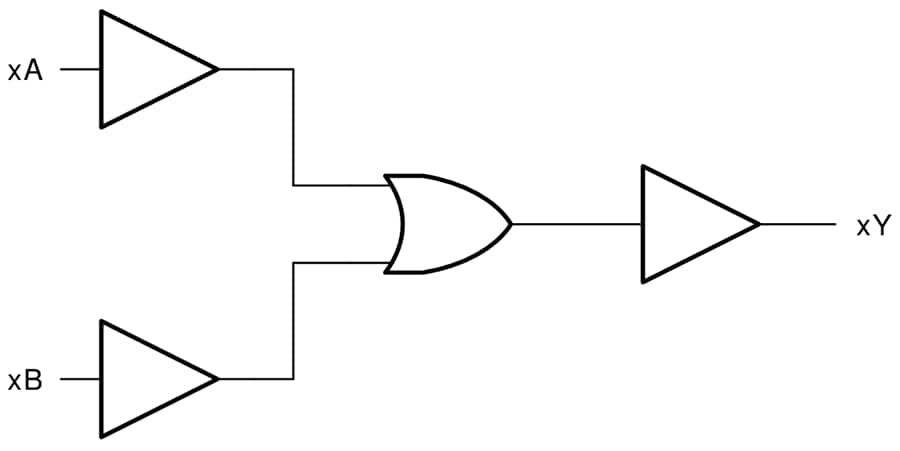

框图 - Texas Instruments SN74LV4T32/SN74LV4T32-Q1四路或门

相关开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。

Learn More关于Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)相关
发布日期: 2023-06-16 | 更新日期: 2024-01-08
