Texas Instruments SN74LV541A/-Q1汽车用八通道缓冲器

Texas Instruments SN74LV541A和SN74LV541A-Q1汽车用八通道缓冲器/驱动器提供3态输出，设计采用2V至5.5V VCC 运行。SN74LV541A-Q1符合汽车应用类AEC-Q100标准。低电平有效输出使能引脚（OE1和OE2）控制所有八个通道。此外，对TI SN74LV541A和SN74LV541A-Q1模块的配置还让两者都必须是低电平才让输出有效。

特性

  • 符合汽车应用类AEC-Q100标准 (SN74LV541A-Q1)：
    • 设备温度等级 1：
    • -40°C至+125°C，TA
    • 器件HBM ESD分类等级2
    • 器件充电器件模型 (CDM) ESD分类等级C6
  • 采用可湿性侧翼QFN (WRKS) 封装
  • 采用2V至5.5V VCC 运行
  • 5V时最大tpd 为6ns
  • 所有端口均支持混合模式电压操作
  • Ioff 支持局部掉电模式运行
  • 闭锁性能超过250 mA，符合JESD 17标准

应用

  • 启用或禁用数字信号
  • 消除缓慢或嘈杂的输入信号
  • 在控制器复位期间保持信号
  • 对开关进行去抖
  • 智能电网
  • 电视
  • 机顶盒
  • 音频
  • 服务器
  • 监控摄像头
  • 网络交换机
  • 信息娱乐

资源

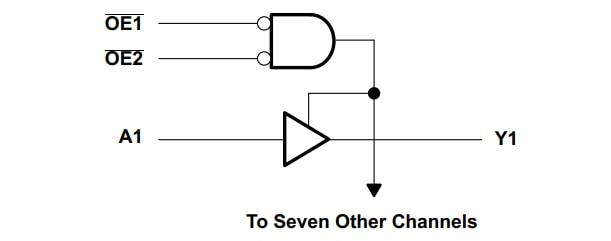

简化示意图

原理图 - Texas Instruments SN74LV541A/-Q1汽车用八通道缓冲器

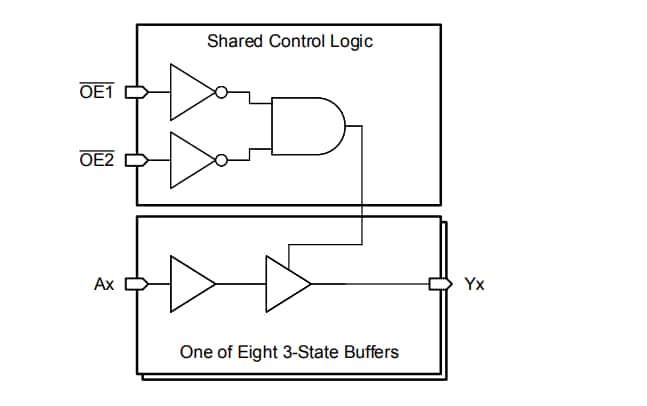

逻辑图（正逻辑）

位置电路 - Texas Instruments SN74LV541A/-Q1汽车用八通道缓冲器
