Texas Instruments SN74LV6T06/SN74LV6T06-Q1六通道开漏逆变器
Texas Instruments SN74LV6T06/SN74LV6T06-Q1六通道开漏逆变器包含六个具有开漏输出的独立逆变器。每个逆变器以正逻辑执行布尔函数Y = A。输入设计采用较低阈值电路，支持低压CMOS输入的升压转换（例如，1.2V输入至1.8V输出或1.8V输入至3.3V输出）。此外，Texas Instruments SN74LV6T06/SN74LV6T06-Q1上的5V容差输入引脚可实现向下转换（如3.3V至2.5V输出）。SN74LV6T06-EP器件采用金键合线，温度范围为 –55至+105°C，引线表面镀锡。SN74LV6T06-Q1器件通过了AEC-Q100汽车应用认证。
特性
- 宽工作电压范围：1.65V至5.5V
- LVxT增强型输入与开漏输出相结合，可提供最大的电压转换灵活性
- 超过6.67Mbps运行，（RPU=1kΩ，CL=30pF）
- 1.2V至5V升压转换，1.8V电源
- 借助任何有效电源，可在5V至0.8V甚至更低的电压范围内实现降压转换
- 5.5V容限输入引脚
- 支持标准功能引脚分配
- 闭锁性能超过250mA，符合JESD 17标准
应用
- 启用或禁用数字信号
- 控制指示灯LED
- 通信模块和系统控制器之间的转换

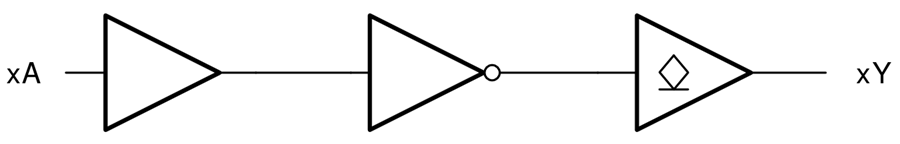

简化逻辑图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
