Texas Instruments SN74LV6T14/SN74LV6T14-Q1六路逆变器

Texas Instruments SN74LV6T14/SN74LV6T14-Q1六路施密特触发逆变器包含六个具有施密特触发输入的独立逆变器。每个逻辑门以正逻辑执行布尔函数Y = A。输出电平以电源电压（VCC）为基准，支持1.8V、2.5V、3.3V和5V CMOS电平。

SN74LV6T14/SN74LV6T14-Q1输入端采用较低阈值电路设计，以支持较低电压CMOS输入端的向上转换（如1.2V输入端转换为1.8V输出端，或1.8V输入端转换为3.3V输出端）。此外，5V容差输入引脚可实现向下转换（如将3.3V转换为2.5V输出）。SN74LV6T14-EP器件采用金键合线，温度范围为-55至+105°C，引线表面镀锡。SN74LV6T14-Q1器件通过了AEC-Q100汽车应用认证。

特性

  • 单电源电压转换器（参阅LVxT 增强输入电压）
    • 升压转换
      • 1.2V至1.8V
      • 1.5V至2.5V
      • 1.8V-3.3V
      • 3.3V至5.0V
    • 降压转换
      • 5.0V、3.3V、2.5V至1.8V
      • 5.0V、3.3V至2.5V
      • 5.0V至 3.3V
  • 采用具有可湿性侧面的QFN (WBQA) 封装
  • 1.8V至5.5V的宽广工作范围
  • 5.5V容限输入引脚
  • 支持标准引脚排列
  • VCC =5V或3.3V时，传输速率高达150Mbps
  • 闩锁性能超过250mA，符合JESD 17标准

应用

  • 同步反相时钟输入
  • 对开关进行去抖
  • 对数字信号进行反相

数据手册

功能框图

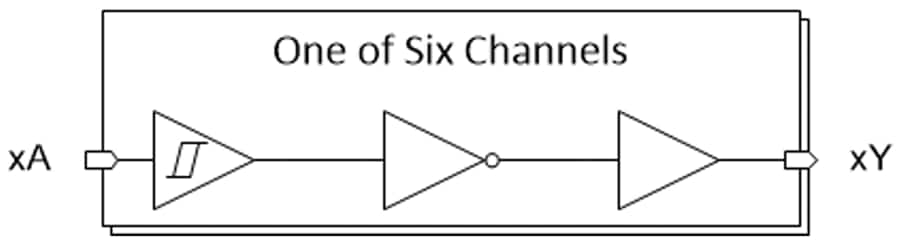

框图 - Texas Instruments SN74LV6T14/SN74LV6T14-Q1六路逆变器

相关开发工具

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
