Texas Instruments SN74LV8T541/-Q1八路缓冲器和驱动器

Texas Instruments SN74LV8T541/-Q1八路缓冲器和驱动器具有八个非反相缓冲器，输出为3态。低电平有效输出使能引脚（OE1和OE2）控制所有八个通道，只有当这两个引脚都处于低电平时，输出才能有效。SN74LV8T541/-Q1输入设计有减阈电路，当电源电压大于输入电压时，可以支持上转换。此外，当输入电压超过电源电压时，5V容限输入引脚可以实现下转换。TI SN74LV8T541/-Q1八路缓冲器和驱动器始终参考电源电压VCC，并支持1.8V、2.5V、3.3V和5V CMOS电平。

TI SN74LV8T541-Q1八通道缓冲器和驱动器符合汽车应用类AEC-Q100标准。

特性

  • 单电源电压转换器（请参阅LVxT增强型输入电压）：
    • 升压转换：1.2V至1.8V
      • 1.5 V 至 2.5 V
      • 1.8V-3.3V
      • 3.3V至5.0V
    • 降压转换：
      • 5.0 V、3.3 V、2.5 V至1.8 V
      • 5.0V、3.3V至2.5V
      • 5.0V至 3.3V
  • 5V或3.3V VCC时可达150Mbps
  • 符合汽车应用类AEC-Q100标准：
    • 器件温度等级1：-40°C至+125°C
    • 器件HBM ESD分类等级2
    • 器件CDM ESD分类等级C4B
  • 提供可湿性侧翼QFN封装
  • 宽工作范围：1.65V至5.5V
  • 5.5V耐受输入引脚
  • 支持标准功能引脚分配
  • 闭锁性能超过250mA，符合JESD 17标准

应用

  • 数字标牌
  • 控制指示灯LED
  • 增加微控制器的输出引脚数量

数据手册

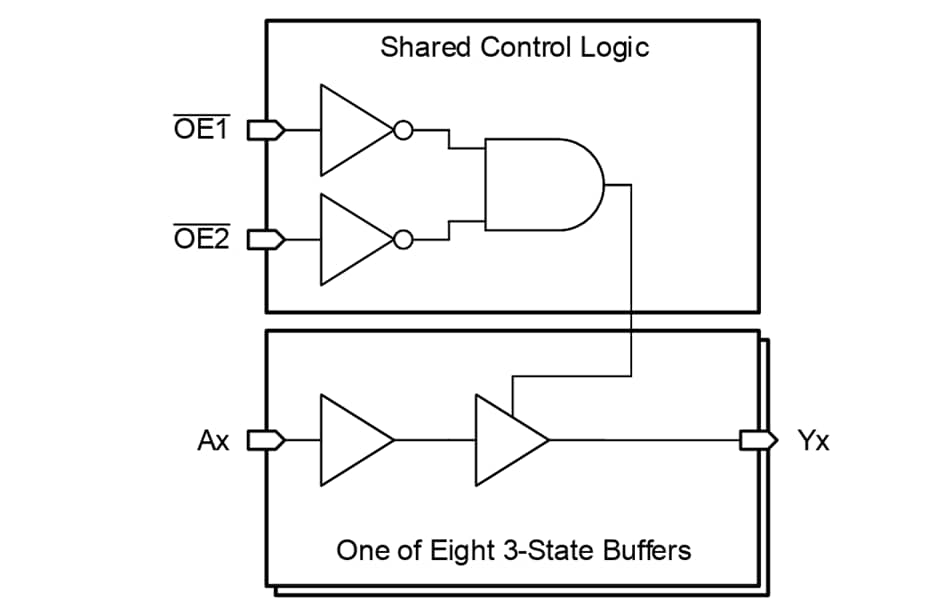

功能框图

位置电路 - Texas Instruments SN74LV8T541/-Q1八路缓冲器和驱动器

开发工具

Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)

支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。

Learn More关于Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)相关

Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)

通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。

Learn More关于Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM) View Products与Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)相关
