Texas Instruments SN74LVC2GU04-Q1汽车用双路逆变器
Texas Instruments SN74LVC2GU04-Q1汽车用双路逆变器设计用于在1.65V至5.5V VCC范围内运行。SN74LVC2GU04-Q1器件包含两个带未缓冲输出的逆变器，最大灌电流为32mA。每个逆变器均执行布尔函数Y = A。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度等级1：-40°C至+125°C，TA
- 支持5V VCC运行
- 输入接受电压至5.5V
- tpd：3.7ns（3.3V时，最大值）
- 低功耗：10µA的最大ICC
- 3.3V时的输出驱动为±24mA
- 典型VOLP（输出接地弹跳）< 0.8V（VCC = 3.3V，TA = 25°C）
- 典型VOHV（输出VOH下冲）> 2V（VCC = 3.3V，TA = 25°C）
- 可用作向下转换器，将最大5.5V的输入转换为VCC电平
应用
- AV接收器
- 蓝光播放器和家庭影院
- DVD录像机和播放器
- 台式或笔记本电脑
- 数字广播或互联网广播播放器
- 数码摄像机 (DVC)
- 嵌入式电脑
- GPS：个人导航设备
- 移动互联网设备
- 网络投影仪前端
- 便携式媒体播放器
- 专业混音器
- 烟雾探测器
- 固态硬盘 (SSD)：企业级
- 高清电视 (HDTV)
- 平板电脑：企业
- 音频底座：便携式
- DLP前投影系统
- DVR和DVS
- 数码相框 (DPF)
- 数码相机

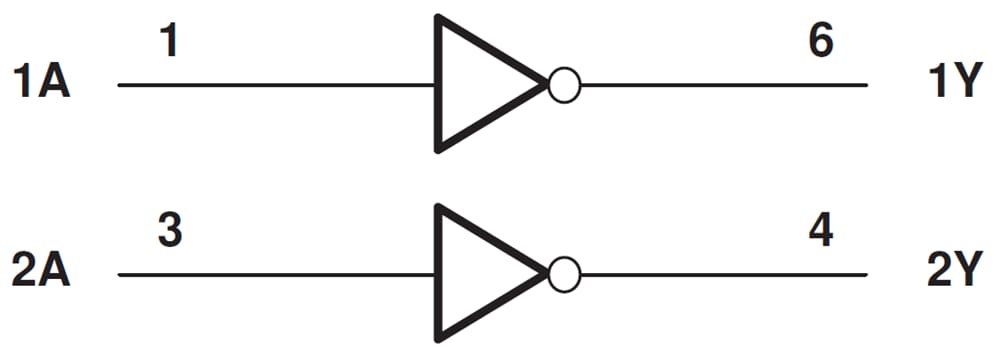

功能框图
Related Development Tool
Texas Instruments 5-8-LOGIC-EVM评估模块
设计用于支持采用DBV、DCK、DCT、DCU和DRL封装的引脚型逻辑器件。
发布日期: 2019-10-28
| 更新日期: 2025-03-06
