Texas Instruments SN74LXC1T45/SN74LXC145-Q1总线收发器
Texas Instruments SN74LXC1T45/SN74LXC145-Q1双电源总线收发器是一款1位、双电源非反向双向电压电平转换器件。I/O引脚A和控制引脚 (DIR) 以VCCA逻辑电平为基准，I/O引脚B以VCCB逻辑电平为基准。Texas Instruments SN74LXC1T45/SN74LXC145-Q1上的A引脚可接受1.1V至5.5V I/O电压，B引脚可接受1.1V至5.5V I/O电压。DIR上的高电平允许从A传输到B，DIR上的低电平可允许B至A数据传输。SN74LXC145-Q1器件符合AEC-Q100标准，适用于汽车应用。
特性
- 完全可配置的双轨设计，允许每个端口在1.1V至5.5V电压范围内工作
- 稳健、无干扰电源排序
- 高达420Mbps支持3.3V至5.0V
- 施密特触发输入可实现慢速或高噪声输入
- 具有集成动态下拉电阻器的I/O有助于减少外部元件数量
- 控制输入具有集成静态下拉电阻器，支持浮动控制输入
- 高驱动强度（5V时高达32mA）
- 低功耗
- 最大3µA (25°C)
- 最大6µA (–40°C至125°C)
- VCC隔离和VCC断开 (Ioff-float) 特性
- 如果任一VCC 电源<100mV或断开，则所有I/O均下拉，然后变为高阻抗
- Ioff支持局部关断模式运行
- 兼容LVC系列电平转换器
- 控制逻辑（DIR和OE）以VCCA为基准
- 工作温度范围：–40°C至+125°C
- 闭锁性能超过100mA，符合JESD 78 II类标准
- 静电放电保护超出JESD 22标准
- 人体模型：4000V
- 1000V充电器件模型
应用
- 消除缓慢或嘈杂的输入信号
- 驱动指示灯LED或蜂鸣器
- 机械开关去抖
- 通用I/O电平转换

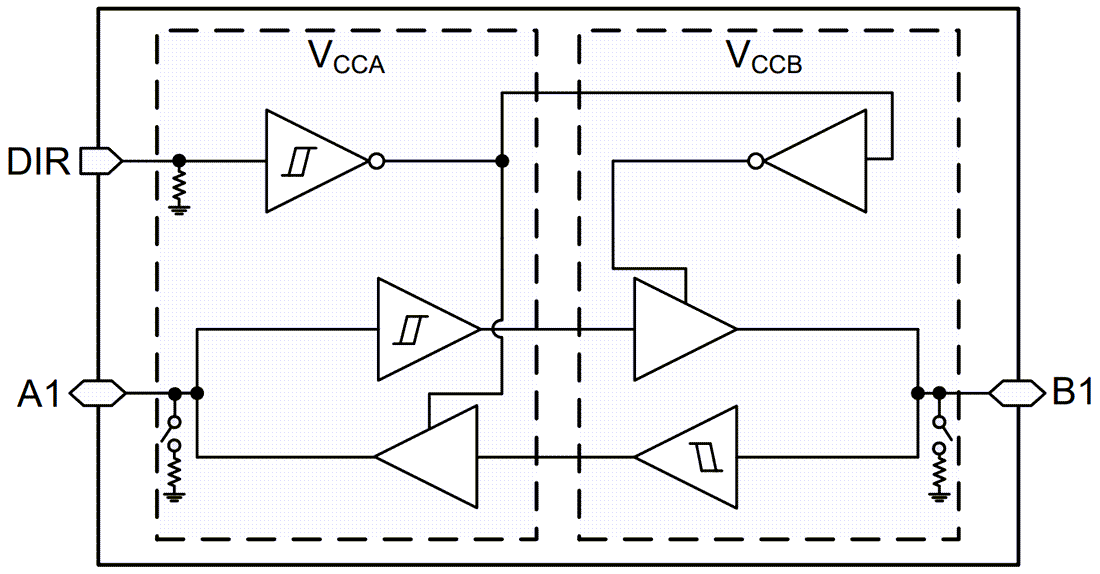

功能框图
相关开发工具
Texas Instruments AVCLVCDIRCNTRL-EVM方向评估模块
为1、2、4和8通道LVC和AVC系列方向控制转换器件提供支持。
