Texas Instruments SNx4AHC540/SNx4AHC540-Q1八路缓冲器/驱动器
Texas Instruments SNx4AHC540/SN74AHC540-Q1八路缓冲器/驱动器提供八个具有3态输出的逆变器。该缓冲区/驱动器具有540功能，其功能与240功能相同，但采用直通式引脚分配。低电平有效输出使能引脚（OE1和OE2）管理所有八个通道，并配置为必须同时为低电平，输出才能有效。
TI SN74AHC540-Q1器件符合AEC-Q100汽车应用标准。
特性
- 符合AEC-Q100汽车应用类标准：
- 器件温度等级1：-40°C至+125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 提供可湿性侧翼QFN封装
- 工作电压范围：2V至5.5V VCC
- 低延迟，最大为7.3 ns
- 闭锁性能超过250 mA，符合JESD 17标准
应用
- 驱动LED指示灯
- 转接驱动数字信号
- 驱动传输线路
- 控制器重置期间保持信号

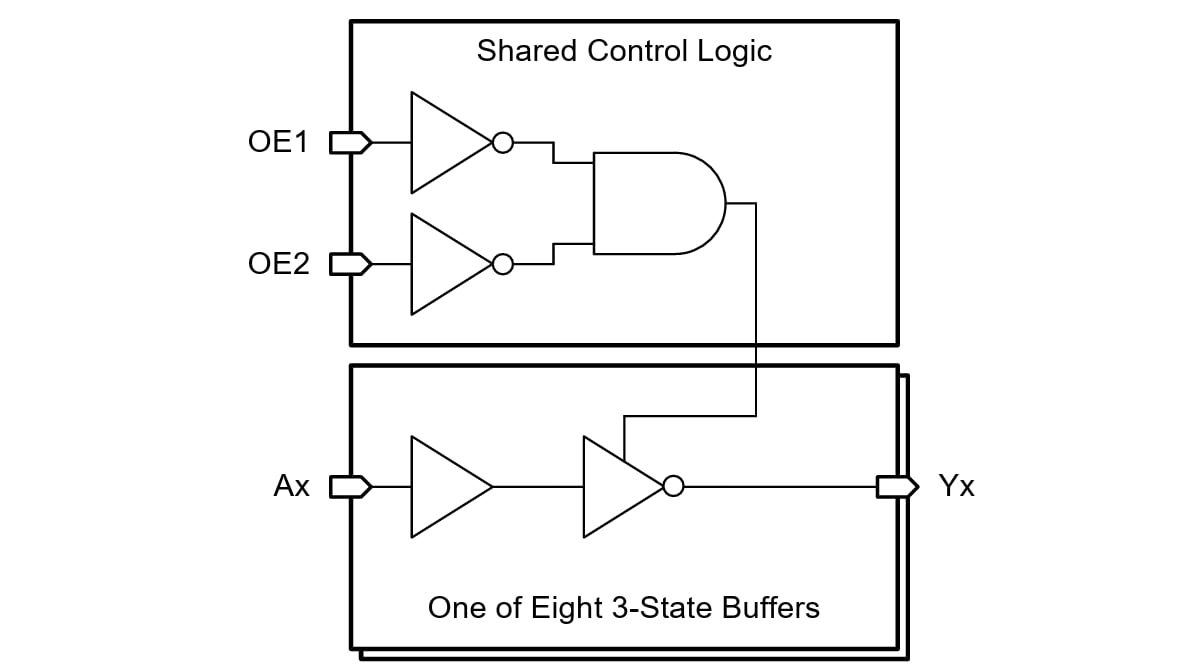

功能框图
开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
发布日期: 2026-01-14
| 更新日期: 2026-01-22
