Texas Instruments TAS2120音频放大器
Texas Instruments TAS2120音频放大器是一款单声道数字输入D类音频放大器，集成升压功能，可为电池供电系统提供更高的功率。这款放大器经过优化，可在实际音乐播放和语音通话场景中带来出色的电池续航表现。先进的效率优化功能，如Y桥和算法，使该器件能够在所有工作电源区域内实现同级最佳效率。通过集成H类升压功能，TAS2120 D类放大器能够提供8.2W的输出功率。该器件支持基于前瞻算法的最佳升压电压电平，以匹配音频信号输出。此功能可提供峰值输出所需的全部功率，同时显著降低平均功耗。TAS2120放大器非常适合用于带语音助手的智能音箱，以及蓝牙®音箱和无线音箱，还适用于楼宇自动化、平板电脑、可穿戴设备、笔记本电脑和台式电脑等应用。
通过I2S/TDM和I2C接口，多达四个设备可共用同一条公共总线。该放大器还支持基于硬件引脚的预定义控件，用于配置器件。TAS2120音频放大器采用26引脚0.4mm间距QFN封装。
特性
- 强大的D类放大器：
- 输出功率（rms）：8.2W（1% THD+N）
- 升压：14.75V，最大电流限制：5.1A
- 同级最佳效率：
- 效率：高达91%（1W、负载为8Ω时）
- 空闲通道功率：14.7mW（噪声门关闭）
- 空闲通道功率：5.3mW（噪声门开启）
- 集成1.8V VDD Y桥
- 先进的H类升压，阶跃为33mV
- 高性能音频通道：
- 4.2µV A-wt.空闲通道噪声
- 114.4 dB动态范围
- -90 dB THD+N
- 可通过ERC和SSM实现低EMI性能
- 芯片间群延迟匹配：<>
- 高级集成功能：
- 信号检测高效模式
- 高精度电源电压监测器与温度传感器
- 可编程电池电流限制，阶跃为39mA
- 两个器件间可共享升压
- 外部H类升压控制算法
- 易用特性：
- 硬件引脚控制或基于I2C的控制
- 内部升压或外部PVDD供电
- 基于时钟的上电/断电
- 自动时钟速率检测，频率范围为16kHz至192kHz
- MCLK自由操作
- 过热与过流保护，电源及数字音频
- 电源和用户接口：
- VBAT：2.5V至5.5V
- VBAT_SNS：2.5V至10V
- VDD：1.65V至1.95V
- IOVDD：1.8V或3.3V
- 8通道I2S/TDM
- 26引脚0.4mm间距QFN封装
应用
- 智能音箱（带语音助手）
- 蓝牙与无线音箱
- 楼宇自动化
- 平板电脑与可穿戴设备
- 笔记本电脑与台式电脑

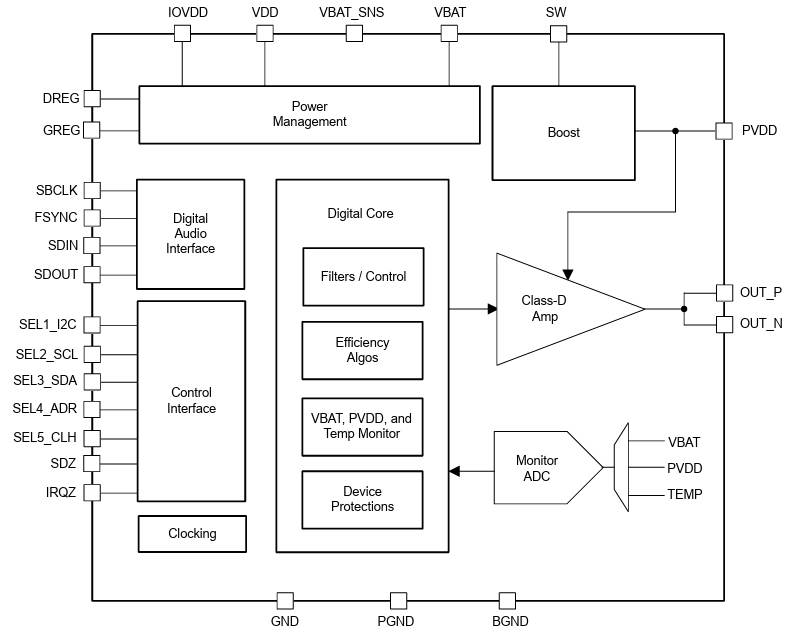

功能框图
