Texas Instruments TAS5815立体声D类音频放大器
Texas Instruments TAS5815立体声D类音频放大器是一款带高达96kHz架构的集成音频处理器的高效数字输入D类音频放大器。它包括基于输出功率和低RDS(on)(120mΩ) 的自适应调制方案。它还支持使调谐轻松的DPEQ工艺。DPEQ用于通过两个信号路径（低电平和高电平）混合音频信号。这两个路径搭配了单独的均衡特性。第三个路径监控传入的音频，并确定这两个路径的阈值和混合特性。因此，两个高电平和低电平通道之间的混合是动态的，并且与传入的音频有依存关系。
在大多数应用中，高性能闭环架构和宽开关频率范围能减少无源元件，并能把电感器尺寸做到最小，从而可减小解决方案尺寸。TAS5815具有高达96kHz架构的集成音频处理器，以支持先进的工艺流程。该器件采用称为H类算法的集成专有算法。H类算法检测即将传入的音频的功率需求，并通过反馈引脚 (FB) 为前直流-直流转换器提供PWM控制信号。该特性提高了系统级效率并降低了总功耗。TAS5815支持高达2.5ms的延迟缓冲器，以提前关注音频信号，防止音频削波失真。
Texas Instruments TAS5815还支持扬声器负载开路/短路检测，并用寄存器报告来报告报告检测结果。
特性
- 支持多种输出配置
- 2×30 W，2.0模式（6 Ω，21 V，THD+N=1%）
- 58 W，单声道模式（3 Ω，21 V，THD+N=1%）
- 出色的音频性能
- THD+N ≤ 0.03%（1 W、1 kHz、PVDD = 12 V）
- SNR ≥ 110dB (A加权)，ICN ≤ 45µVRMS
- 高效D类运算：> 90%功效，120mΩ RDS(on)
- 灵活的电源配置
- PVDD：4.5V至26.4V
- DVDD和I/O：1.8V或3.3V
- 灵活的音频I/O
- 支持32、44.1、48、88.2、96 kHz采样率
- I2S、LJ、RJ、TDM
- SDOUT用于音频监控、子通道或回声消除
- 支持3线数字音频接口（无需MCLK）
- 支持立体声桥接或单声道并行桥接负载（BTL和PBTL）
- 支持八步H类算法直流-直流控制
- 出色的集成式自保护
- 过流误差 (OCE)
- 过热警告 (OTW)
- 过热误差 (OTE)
- 欠压或过压锁定 (UVLO/OVLO)
- 增强的音频处理能力
- 采样率转换器
- 96 kHz处理器采样
- 直流阻断、2 × 15 BQ、DPEQ、THD管理器
- 四阶双频带DRC+AGL
- 过热折返
- 八步H类算法直流/直流控制，为BTL模式使用2.5ms前瞻缓冲器，为在48K采样率下的PBTL模式使用5ms前瞻缓冲器。
- 轻松系统集成
- I2C软件控制
- 较小的解决方案尺寸
- 与开环器件相比，需要更少的无源器件
- 采用电流EMI技术，EMI极低
- 对大多数应用来说不需要大尺寸电感器
应用
- 条形音箱、PC音频
- 无线和BLUETOOTH®扬声器
- DTV、HDTV、UHD和多功能显示器

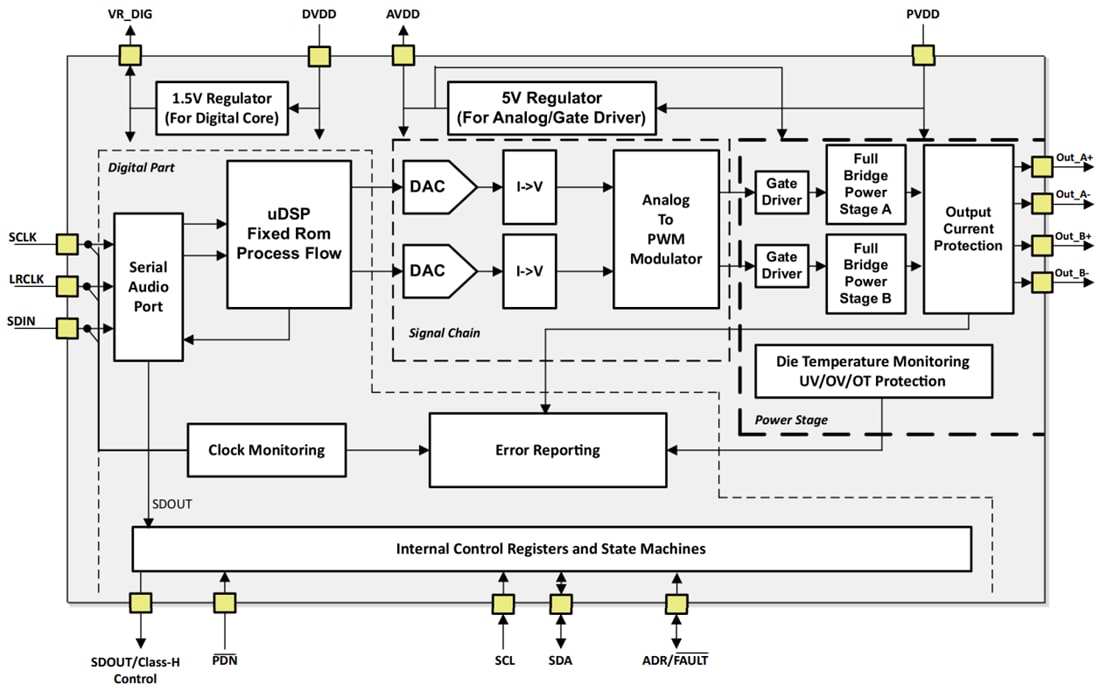

功能框图
