Texas Instruments TCAN1057A-Q1/TCAN1057AV-Q1 CAN FD收发器
Texas Instruments TCAN1057A-Q1/TCAN1057AV-Q1 CAN FD收发器是符合ISO 11898-2:2016物理层要求的高速控域网 (CAN) 收发器。该收发器通过了电磁兼容性 (EMC) 认证，因此非常适合用于传统CAN和CAN FD网络，速率高达每秒5兆位 (Mbps)。这些器件可在更简单的网络中以高达8Mbps的速度运行。收发器支持两种运行模式：正常模式和静音模式。收发器还具有多种保护和诊断功能，包括热关断 (TSD)、TXD主导超时 (DTO) 和总线故障保护（最高 ±58V）。该器件定义了电源欠压或引脚浮动情况下的故障安全行为。Texas Instruments TCAN1057A-Q1/TCAN1057AV-Q1收发器在VIO引脚上集成有电平转换器，提供内部逻辑电平转换，从而将收发器输入/输出直接连接到18V、2.5V、3.3V或5V逻辑电平。
特性
- AEC-Q100 (1级) 符合汽车应用要求
- 符合ISO 11898-2:2016物理层标准的要求
- 可提供功能安全能力
- 可提供文档，协助功能安全系统设计
- 支持传统CAN，优化CAN FD性能（2、5和8Mbps）
- 短暂且对称的传播延迟，用于增强时序裕度
- TCAN1057AV I/O电压范围支持1.7V至5.5V
- 支持12V和24V电池应用
- 接收器共模输入电压：±12V
- 保护特性
- ±58V总线故障保护
- 欠压保护
- TXD显性超时 (DTO)
- 数据速率低至9.2kbps
- 热关断保护 (TSD)
- 工作模式
- 正常模式
- 静音模式
- 未上电时的优化行为
- 总线和逻辑引脚为高阻抗（工作总线或应用上无负载）
- 支持热插拔：总线和RXD输出上电/断电无毛刺脉冲运行
- 结温范围为–40°C至150°C，有SOIC (8)、小尺寸SOT-23 (8)以及无引线VSON (8) 封装可供选择，具有改进的自动光学检测 (AOI) 功能
应用
- 汽车和运输
- 车身控制模块
- 汽车网关
- 高级辅助驾驶系统 (ADAS)
- 信息娱乐

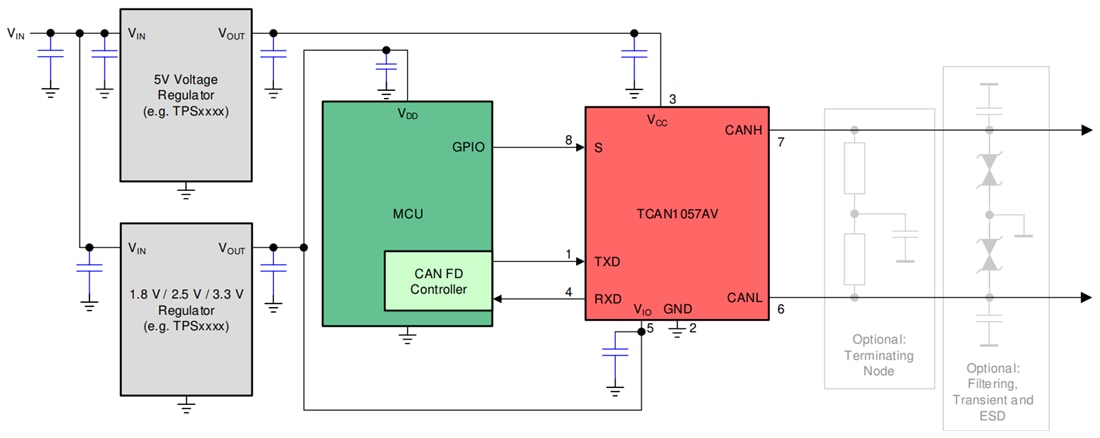

简化示意图
相关开发工具
Texas Instruments TCAN-SOIC8-EVM 评估模块（EVM）
开发该模块旨在让用户能够评估TI的任何8引脚CAN收发器设备。
发布日期: 2021-09-29
| 更新日期: 2024-09-13
