Texas Instruments TCAN1162x-Q1汽车级CAN FD收发器
Texas Instruments TCAN1162x-Q1汽车级CAN FD收发器是高速控制器局域网 (CAN) 系统基础芯片 (SBC)，符合ISO 11898-2:2016高速CAN规范的物理层要求。TCAN1162x-Q1支持传统CAN和CAN FD网络，速度高达8Mb/s (Mbps)。
TCAN11623-Q1和TCAN1162-Q1支持宽输入电源范围，集成了某种形式的LDO输出。TCAN11625-Q1具有5V LDO输出 (VCCOUT)，可为CAN收发器内部提供电压和外部提供额外电流。TCAN11623-Q1具有3.3V LDO输出 (VLDO3)，由5V LDO供电，支持外部负载。
Texas Instruments TCAN1162x-Q1可通过INH输出引脚选择性地启用系统上可能存在的各种电源，从而降低电池电流消耗。借助该特性，可实现超低电流休眠状态，其中电源传到除TCAN1162x-Q1外的所有系统组件，同时监控CAN总线。检测到唤醒事件时，TCAN1162x-Q1通过驱动INH高电平发起系统启动。
特性
- 符合汽车应用类AEC-Q100标准（一级）
- 满足ISO 11898-2:2016的要求
- 支持功能安全
- 可提供协助功能安全系统设计的文档
- 宽输入工作电压范围
- 集成LDO，用于CAN收发器电源
- 5V LDO，具有100mA输出电流能力 - TCAN1225
- 3.3V LDO，具有70mA输出电流能力 - TCAN11623
- 传统CAN和CAN FD，高达8Mbps
- VIO电平转换支持：1.7V至5.5V
- 工作模式
- 正常模式
- 待机模式
- 低功率睡眠模式
- 高压INH输出，用于系统电源控制
- 通过WAKE引脚支持本地唤醒
- 未通电时定义行为
- 总线和IO端子为高阻抗（运行总线或应用上无负载）
- 保护特性
- ±58V CAN总线故障容限
- VSUP负载突降支持
- IEC ESD保护
- 欠压和过压保护
- 热关断保护
- TXD显性状态超时 (TXD DTO)
- 支持超宽结温
- 采用具有可湿性侧翼的无引线VSON (14) 封装，具有改进的自动光学检查 (AOI) 功能
应用
- 高级辅助驾驶系统 (ADAS)
- 车身电子产品和照明
- 汽车信息娱乐和仪表板
- 混合动力、电动和动力总成系统

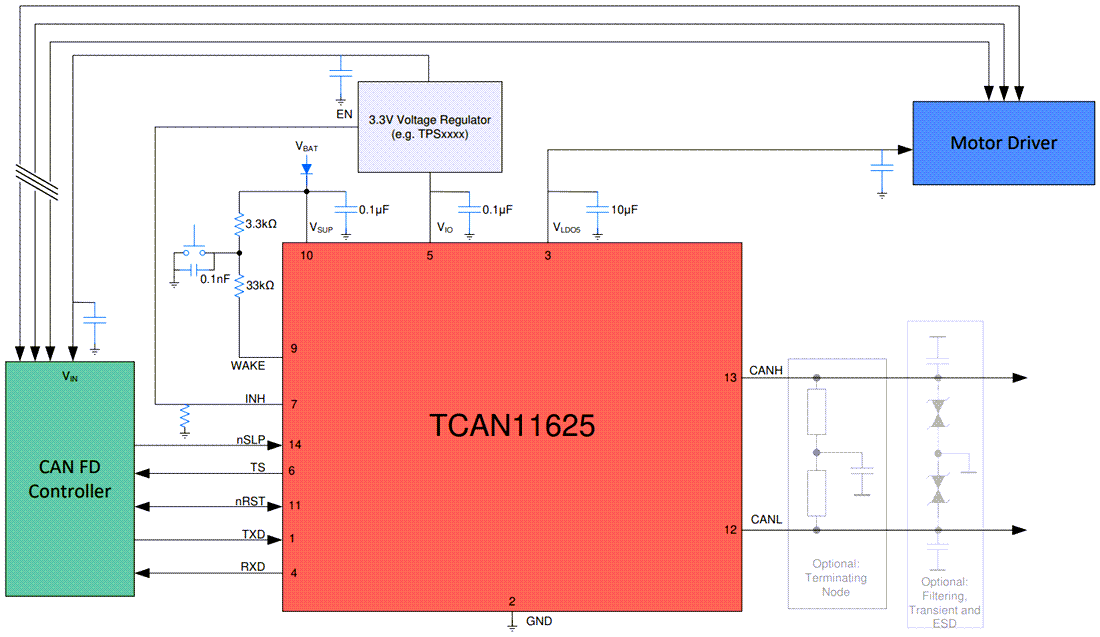

简化示意图
