Texas Instruments TCAN157x-Q1增强型CAN FD SIC收发器

Texas Instruments TCAN157x-Q1增强型CAN FD SIC收发器是高速器件，满足ISO 11898-2:2024（附录A）的物理层要求，支持数据传输速率达8Mbps。通过SPI可配置器件的全部功能。TCAN157x-Q1支持1.8V至5V的标称处理器I/O电压范围，相关电压由VIO引脚提供，从而可采用功耗更低的处理器。该收发器支持选择性唤醒（能够基于WUF识别进行唤醒）。

TI TCAN157x-Q1为系统设计人员提供了灵活性，让他们无需进行硬件修改，只需进行极少的软件更改，就能实现功能。TCAN1576-Q1的抑制 (INH) 引脚用于启用节点电源，或者将其配置为发生Watchdog错误时的”跛行回家“ (limp-home) 引脚。

特性

  • AEC-Q100（等级1）：符合汽车应用要求
  • 符合ISO 11898-2:2024附录A：CAN具有2Mbps和5Mbps通信信号改善能力之标准的要求
  • CAN FD通信速率高达8 Mbps
  • 收发无差错的经典CAN或CAN FD的数据的同时，支持选择性唤醒或部分联网
  • 通过“功能安全”质量认证：TCAN1576-Q1
  • 支持“功能安全‘：TCAN1575-Q1
  • TCAN157X-Q1支持1.8 V至5 V标称处理器IO电压
  • 宽工作范围：
    • ±58V总线故障保护
    • ±12V共模电压
  • TCAN1576-Q1支持：
    • Watchdog：超时、窗口和Q&A
    • 总线故障诊断和报告
    • 可编程INH/LIMP引脚
  • 14引脚SOIC、VSON和SOT23封装
    • VSON封装，具有改进的自动光学检查 (AOI) 功能

应用

  • 车身电子产品和照明
  • 汽车信息娱乐和仪表板
  • 混合动力、电动和动力总成系统
  • 工业运输

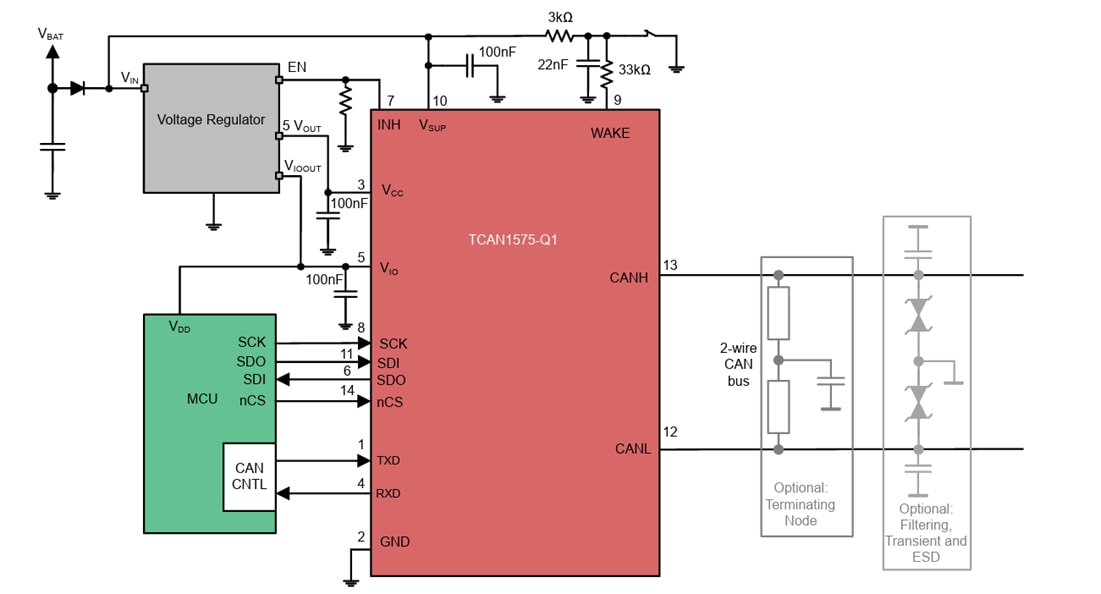

TCAN1575-Q1简化原理图

原理图 - Texas Instruments TCAN157x-Q1增强型CAN FD SIC收发器

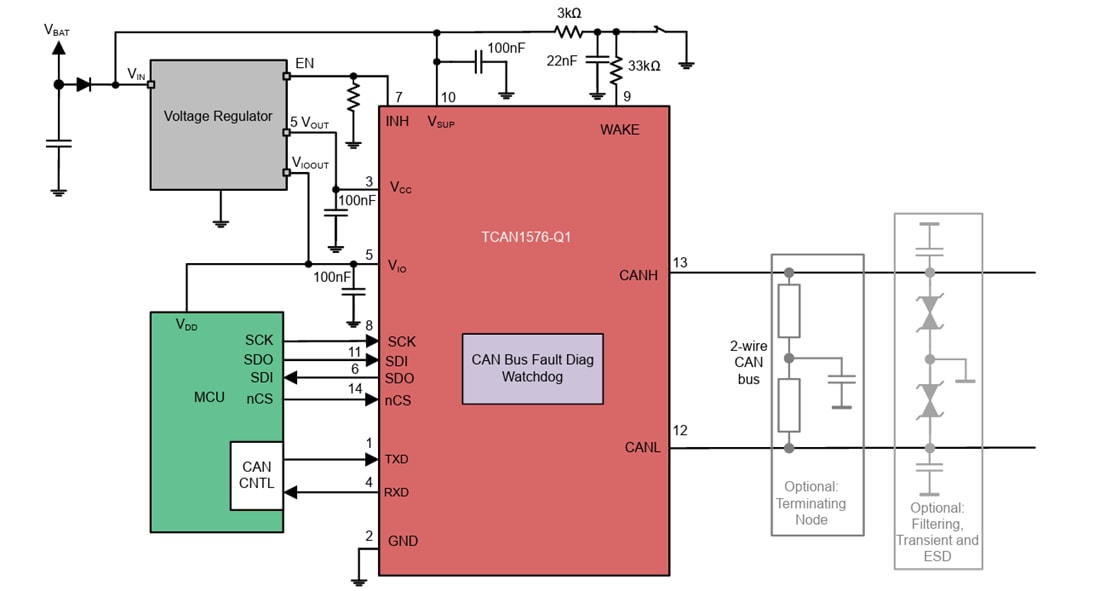

TCAN1576-Q1简化原理图

原理图 - Texas Instruments TCAN157x-Q1增强型CAN FD SIC收发器
