Texas Instruments TL07xx低噪声FET输入运算放大器
Texas Instruments TL07xx低噪声FET输入运算放大器为成本敏感型应用提供出色的价值。有单（TL071x）、双（TL072x）或四（TL074x）版本可选。每个器件均具有低偏移（1mV，典型值）、高转换速率（20V/μs）和正电源共模输入等功能。高ESD（1.5kV，HBM）、集成式EMI和RF滤波器以及 –40°C至125°C的工作温度范围，令Texas Instruments TL07xH器件能够用于最坚固、最苛刻的应用。C后缀器件的工作温度范围为0°C至70°C。I后缀器件的工作温度范围为 −40°C至+85°C。M后缀器件可在 −55°C至+125°C的军用温度范围内工作。
特性
- 高转换速率：20V/μs（TL07xH，典型值）
- 低失调电压：1mV（TL07xH，典型值）
- 低失调电压漂移：2μV/°C
- 低功耗：940μA/通道（TL07xH，典型值）
- 宽共模和差分电压范围
- 共模输入电压范围包括VCC+
- 低输入偏置和失调电流
- 低噪声
- Vn=18nV/√Hz（典型值）(f=1kHz)
- 输出短路保护
- 低总谐波失真：0.003%（典型值）
- 宽电源电压范围
- ±2.25V至±20V、4.5V至40V
应用
- 太阳能（灯串和中央逆变器）
- 电机驱动器（交流和伺服驱动控制和功率级模块）
- 单相在线UPS
- 三相UPS
- 专业混音器
- 电池测试设备

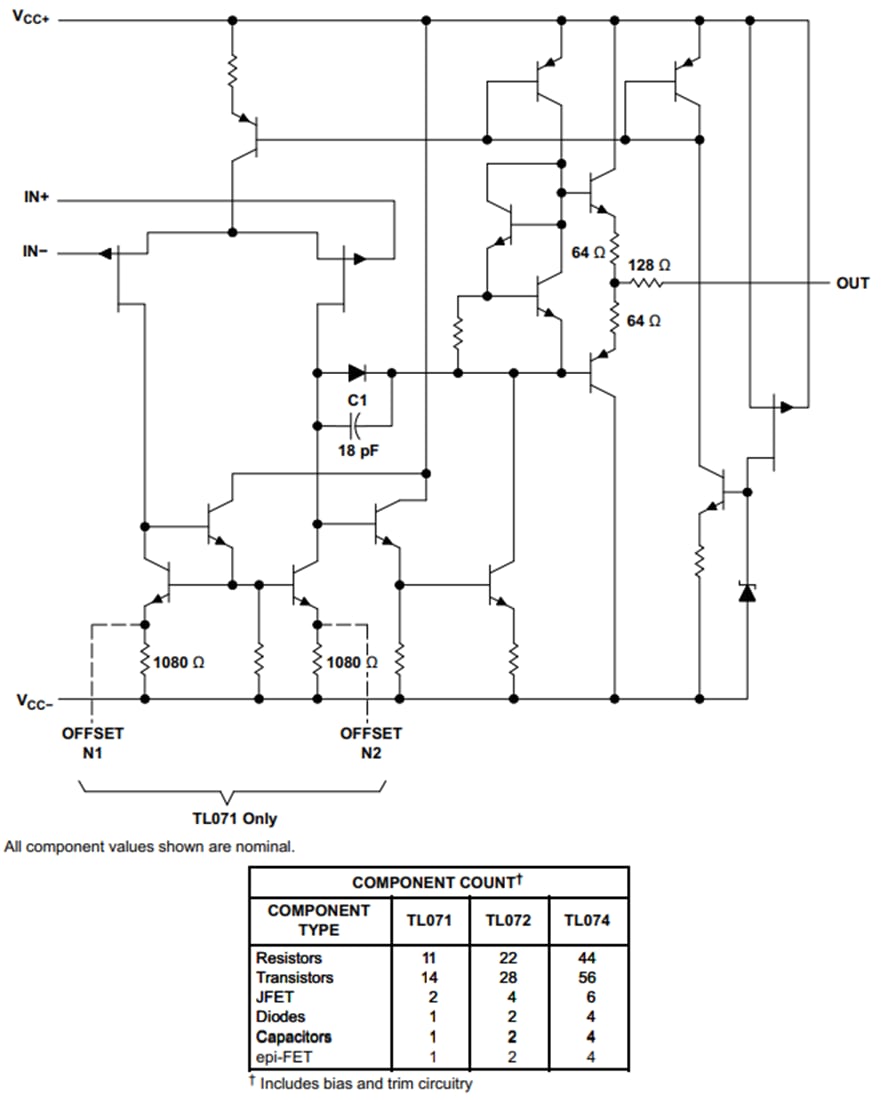

功能框图
相关开发工具
Texas Instruments DYY-AMP-EVM运算放大器评估模块 (EVM)
用于测试采用DYY-14 (SOT-23 THN) 封装的运算放大器的性能。
Texas Instruments 通用DIY放大器电路评估模块
可为工程师和DIY爱好者提供现实生活中的放大器电路。
Texas Instruments Universal Operational Amplifier EVMs
General purpose blank circuit boards that simplify the evaluation of operational amplifiers.
