Texas Instruments TLC69639-Q1 LED驱动器
Texas Instruments TLC69639-Q1LED驱动器是一款100mA、48通道驱动器，集成振荡器和先进的诊断功能。此系列LED驱动器可提供高达16位的独立像素级LED PWM控制。TLC69639-Q1 LED驱动器是高性能车规级驱动器，具有48条恒定灌电流通道。每条通道还实施额外的7位点校正（DC），以控制峰值电流。每个器件通过级联串行接口（CSI）共享数据流，支持多达511个器件连接。TLC69639-Q1器件符合AEC-Q100标准，适用于汽车应用。此系列LED驱动器配有诊断功能，用于LED、电流阱、通信和器件的诊断。TLC69639-Q1 LED驱动器非常适合用于汽车中央信息显示器、汽车仪表盘显示器和汽车抬头显示器。
特性
- 符合汽车应用类AEC-Q100标准：
- 环境工作温度范围等级1：–40°C至125°C
- 器件HBM分类等级：H1C
- 器件CDM分类等级：C4B
- 符合功能安全标准
- 开发用于功能安全应用
- 提供文档以帮助ISO 26262系统设计，目标达到ASIL B
- 48个集成电流阱：
- 可编程16位PWM/混合调光
- 可编程7位模拟点校正（DC）
- 最大输出电流/电压：100mA/16V
- 集成33MHz振荡器：
- 16位PWM输出，频率为500Hz
- 刷新率>20KHz，采用增强型频谱（ES）PWM
- 高速通信：
- 级联串行接口（CSI）
- 数据传输速率：高达17Mbps
- 能效优化：
- 自适应裕量电压控制（AHVC）
- 器件节能模式（PSM）
- EMI抑制：
- 接口：可编程缓冲器驱动能力
- 电流阱：相移/扩频
- 保护和诊断：
- LED：开路、短路检测/健康检查
- 电流阱：相邻引脚短路/健康检查
- 接口：CRC/命令错误/超时错误/通信看门狗
- 器件：欠压/ISET超出范围/过热关断/存储器CRC/OTP CRC/OSC看门狗
应用
- 汽车中央信息显示器
- 汽车仪表显示器
- 汽车抬头显示器

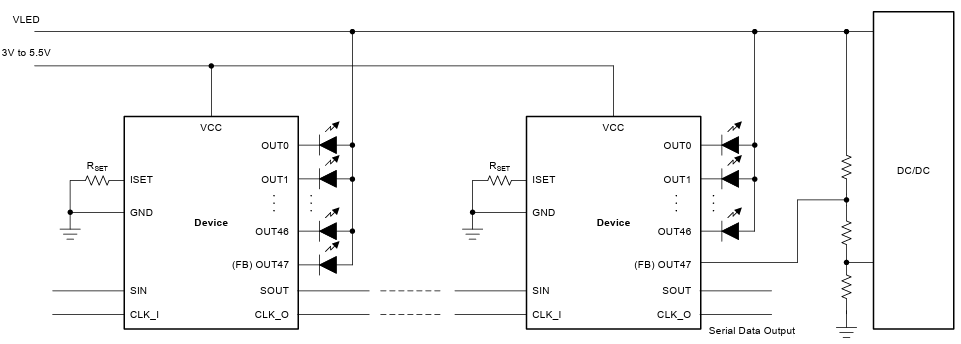

原理图
