Texas Instruments TLV320AIC3107低功耗立体声编解码器
Texas Instruments TLV320AIC3107低功耗立体声编解码器包含一个立体声耳机放大器、单声道D类扬声器驱动器和多个输入/输出，可在单端或全差分配置中编程。TI TLV320AIC3107具有各种基于寄存器的电源控制功能，可通过3.3V模拟电源实现低至15mW立体声48kHz DAC播放。得益于以上特性，TLV320AIC3107非常适合用于便携式电池供电音频和电话应用。
特性
- 立体声编解码器，带集成单声道D类放大器
- 高性能音频DAC
- 97dBA信噪比（单端）
- 16/20/24/32位数据
- 支持8kHz至96kHz采样率
- 3D/低音/高音/EQ/去加重效果
- 提供灵活的省电模式和性能
- 高性能音频ADC
- 信噪比：92dBA
- 支持8kHz至96kHz速率
- 录制期间可提供数字信号处理和噪声滤波功能
- 七个音频输入引脚
- 可编程为六个单端或三个全差分输入
- 能够实现浮动输入配置
- 多个音频输出驱动器
- 单声道全差分或立体声单端耳机驱动器
- 单端立体声线路输出
- 单声道1W D类BTL 8Ω扬声器驱动器
- 低功耗（15mW立体声，48kHz回放，采用3.3V模拟电源）
- 超低功耗模式，带无源模拟旁路
- 可编程输入/输出模拟增益
- 自动增益控制 (AGC)，用于记录
- 可编程麦克风偏置电平
- 可编程PLL，用于灵活生成时钟
- I2C控制总线
- 音频串行数据总线支持I2S、左对齐/右对齐、DSP和TDM模式
- 各种模块化电源控制
- 电源：
- 2.7V至5.5V扬声器放大器
- 模拟电源：2.7V至3.6V
- 1.525V至1.95V数字内核
- 1.1V至3.6V数字I/O
- 封装
- 5mm x 5mm 40-QFN封装，0.4mm脚距
- 3.563mm x 3.376mm 42-DSBGA，0.5mm脚距
应用
- 手机
- 数码相机
- 便携式媒体播放器
- 通用便携式音频设备

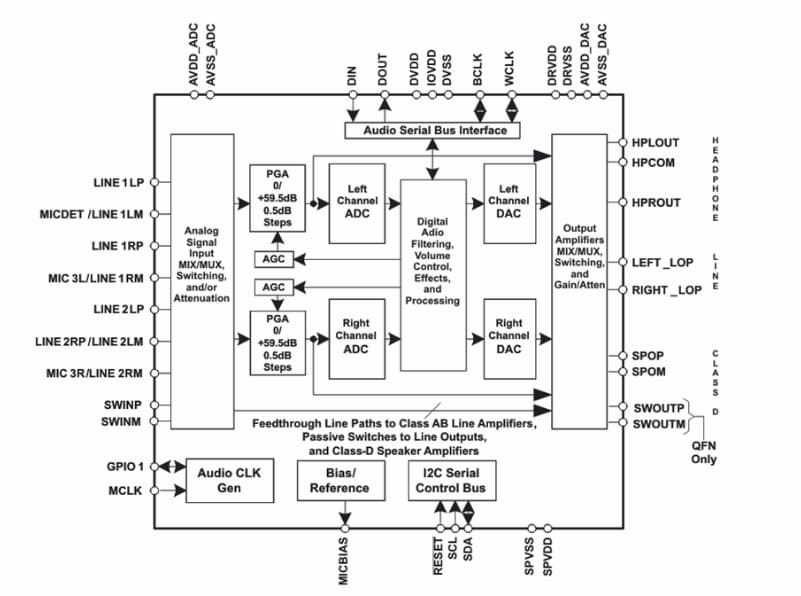

简化框图
