Texas Instruments TLV936x/TLV936x-Q1 40V通用运算放大器
Texas Instruments TLV936x/TLV936x-Q1 40V通用运算放大器具有强大的直流和交流规格参数。这些器件还具有轨至轨输出、低失调（±400µV，典型值）、低失调漂移（±1.25µV/°C，典型值）和10.6MHz带宽。EMIRR滤波、高输出电流 (±60mA) 和高压摆率 (25V/µs) 等特性使TLV936x/TLV936x-Q1成为适合高电压、成本敏感型应用的一款强劲的运算放大器。TLV936x/TLV936x-Q1采用标准封装，标定的温度范围为 –40°C至+125°C。Texas Instruments TLV9361/TLV6361-Q1是单运算放大器，TLV9362/TLV9362-Q1是双运算放大器，TLV9364是四运算放大器。TLV936x-Q1器件通过了汽车应用类AEC-Q100认证。
特性
- 低失调电压：±400µV
- 低失调电压漂移：±1.25µV/°C L
- 低噪声（1kHz时为8.5nV/Hz 、6nV/√Hz宽带）
- 高共模抑制：110dB
- 低偏置电流：±10pA
- 轨到轨输出
- 宽带宽（10.6MHz GBW，单位增益稳定）
- 高压摆率 (25V/µs)
- 低静态电流：每个放大器 2.6mA
- 宽电源范围（±2.25V至±20V、4.5V至40V）
- 强大的EMIRR性能
应用
- 交流和电机驱动伺服控制模块
- 交流和电机驱动功率级模块
- 测试与测量设备
- 可编程逻辑控制器

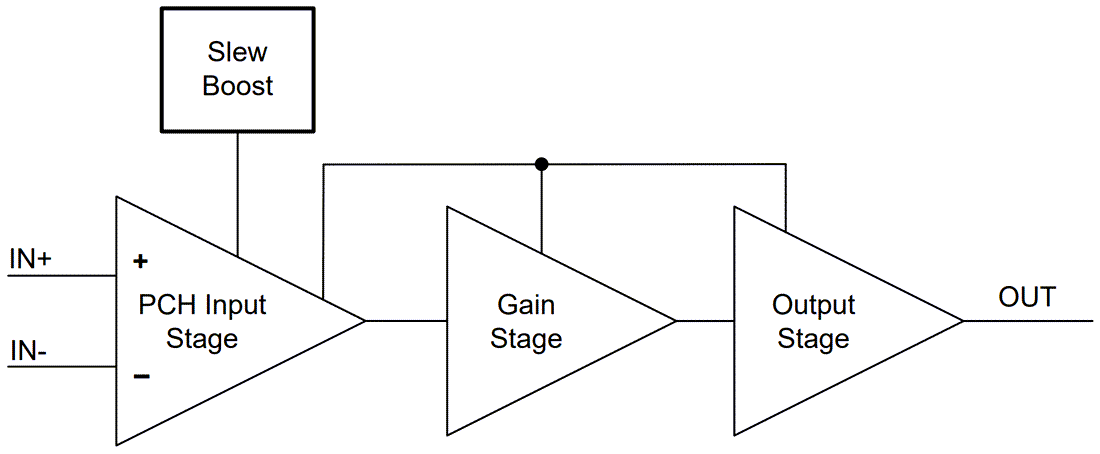

功能框图
相关开发工具
Texas Instruments SMALL-AMP-DIP评估模块
可以快速轻松地实现连接，从而加快小型封装运算放大器的原型设计。
发布日期: 2022-04-07
| 更新日期: 2023-09-07
