Texas Instruments TMUX541x四通道SPST开关
Texas Instruments TMUX541x四通道SPST开关是通用互补金属氧化物半导体（CMOS）开关器件，具有四个可独立选择的1:1单刀单掷（SPST）开关通道。此系列器件支持双电源（±4.5V至±25V）、单电源（4.5V至50V）或非对称电源（如VDD=37.5V、VSS=–12.5V）。TMUX541x支持源极（Sx）和漏极（Dx）引脚上的双向模拟和数字信号，范围为VSS至VDD。
Texas Instruments TMUX541x的开关通过SELx引脚上的适当逻辑控制输入进行控制。TMUX541x器件具有先断后合的开关特性，因此可用于交叉点和多路复用应用。
特性
- 双电源电压范围：±4.5V至±25V
- 单电源范围：4.5 V至50 V
- 支持非对称双电源（例如：VDD=37.5V、VSS=-12.5V）
- 1.8 V 逻辑兼容
- 低导通电阻：21Ω（典型值）
- 低导通电容：12pF（典型值）
- 超低导通电阻平坦度：0.005Ω（典型值）
- 低导通漏电流：0.002nA（典型值）/40nA（最大值）
- 低电荷注入：13pC（典型值）
- 工作温度范围：-40°C至+125 °C
- 轨至轨运行
- 双向工作
- 先断后合开关（TMUX5413）
应用
- 采样和保持电路
- 反馈增益开关
- 信号隔离
- 半导体测试设备
- 可编程逻辑控制器 (PLC)
- 工厂自动化和控制
- 专业音频设备
- 仪器仪表（实验室、分析、便携式）
- 数据采集系统 (DAQ)
- 光学测试设备

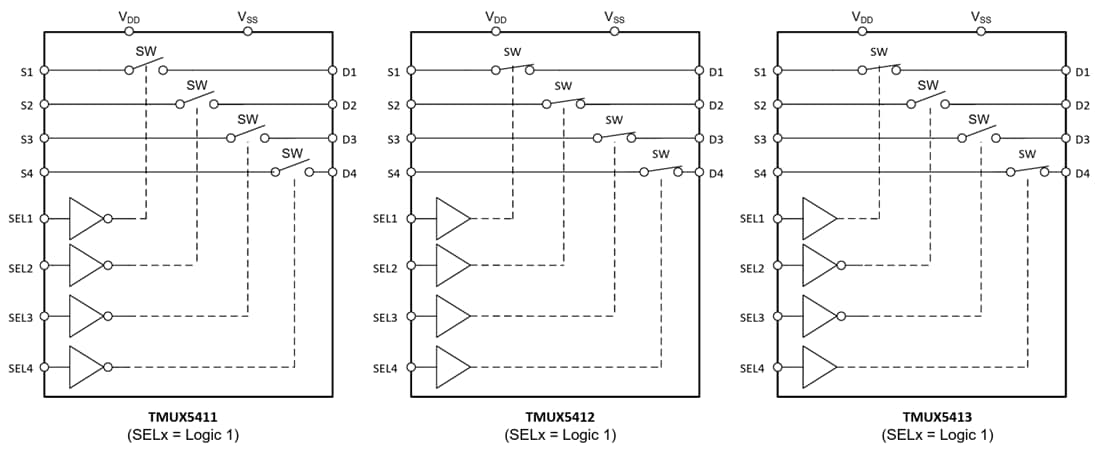

功能框图
开发工具
Texas Instruments TMUX-24PW-EVM模拟开关评估模块
该模块支持对TI的TMUX系列产品进行快速原型设计和直流特性描述。
Texas Instruments TMUXBQB-DYYEVM多路复用器评估模块
支持对TI的TMUX系列产品进行快速原型设计和直流特性描述。
发布日期: 2025-12-12
| 更新日期: 2026-02-28
