Texas Instruments TMUX6612-Q1 SPST 4通道精密开关
Texas Instruments TMUX6612-Q1 SPST 4通道精密开关具有四个独立可选的1:1单极单掷 (SPST) 开关通道。该器件支持双电源（±4.5V至±20V）、单电源（4.5V至36V）或非对称电源（如VDD = 20V，VSS = –10V）。TMUX6612-Q1支持源极（Dx）和漏极（Sx）引脚上VSS 至VDD 范围的双向数字与模拟信号。
Texas Instruments TMUX6612-Q1开关通过SELx引脚上适当的逻辑控制输入进行控制。TMUX6612-Q1具有特殊架构，可实现超低电荷注入。该架构有助于防止器件的控制输入与模拟输出之间出现不必要的耦合，并减少交流噪声和失调电压误差。
特性
- 该器件符合汽车应用类AEC-Q100标准，器件温度等级1，环境工作温度范围为-40°C至+125°C。
- 具备功能安全能力，可提供有助于功能安全系统设计的文件
- 双电源范围为±4.5V至±20V
- 单电源范围为4.5V至36V
- 非对称双电源操作（如+20V、-10V）
- 1.8 V 逻辑兼容
- 精密性能
- 导通电阻低为1.1Ω（典型值）
- 导通电阻平直度极低，为0.005Ω（典型值）
- 支持大电流470mA（最大值）
- 超低电荷注入6pC（典型值）
- -40 °C 到 + +125 °C 工作温度
- 轨到轨运行
- 双向工作
- 先断后合开关
应用
- OBDII CAN切换
- 车载充电 (OBC)
- 高级辅助驾驶系统 (ADAS)
- ADAS域控制器
- 远程信息处理控制单元
- 车身控制模块 (BCM)
- 车身电子设备和照明
- 电池管理系统
- HVAC控制器模块

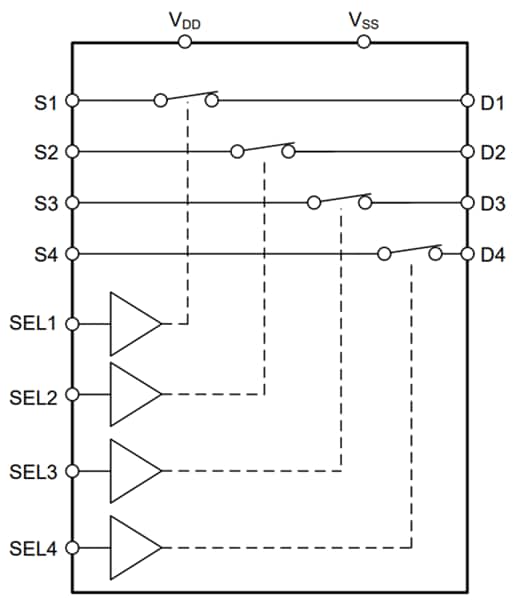

功能框图
开发工具
Texas Instruments TMUX-24PW-EVM模拟开关评估模块
该模块支持对TI的TMUX系列产品进行快速原型设计和直流特性描述。
发布日期: 2025-06-13
| 更新日期: 2025-06-20
