Texas Instruments TMUX741xF SPST四通道开关
Texas Instruments TMUX741xF SPST四通道开关是互补金属氧化物半导体 (CMOS) 模拟开关，可提供4通道 1:1 (SPST) 配置。这些器件在双电源（±5V至±22V）、单电源（8V至44V）或非对称电源（例如VDD=12V、VSS=–5V）供电情况下运行良好。TMUX741xF器件在通电和断电情况下均提供过压保护，适用于无法精确控制电源时序的应用。
在通电和断电条件下，该器件可阻断最高+60V或−60V的对地故障电压。在没有电源的情况下，无论开关输入条件如何，开关通道都将保持关断状态，并且逻辑引脚上的任何控制信号都会被忽略。如果任何Sx引脚上的信号路径输入电压超过电源电压（VDD或VSS）一个阈值电压 (VT)，那么通道将会关闭，并且Sx引脚将变为高阻态。在故障情况下，所选通道的漏极引脚 (Dx) 为悬空状态。Texas Instruments TMUX741xF器件提供低电平有效中断标志 (FF)，以指示是否有任何源输入出现故障，从而帮助系统诊断。
特性
- 宽电源电压范围
- 8V至44V单电源
- ±5V至±22V双电源
- 集成故障保护
- 过压保护（从源极到电源或到漏极）：±85V
- ±60V过压保护
- ±60V断电保护
- 指示故障状态的中断标志
- 故障期间的输出开路
- 器件构造可实现闩锁效应抑制
- 6kV人体放电模型 (HBM) ESD等级
- 低导通电阻：8.3Ω（典型值）
- 10mΩ典型平坦导通电阻
- 支持1.8V逻辑电平
- 失效防护逻辑：高达44V（与电源无关）
- 业界通用的TSSOP封装和较小的WQFN封装
应用
- 工厂自动化和控制
- 可编程逻辑控制器 (PLC)
- 模拟输入模块
- 半导体测试设备
- 电池测试设备
- 伺服驱动控制模块
- 数据采集系统 (DAQ)

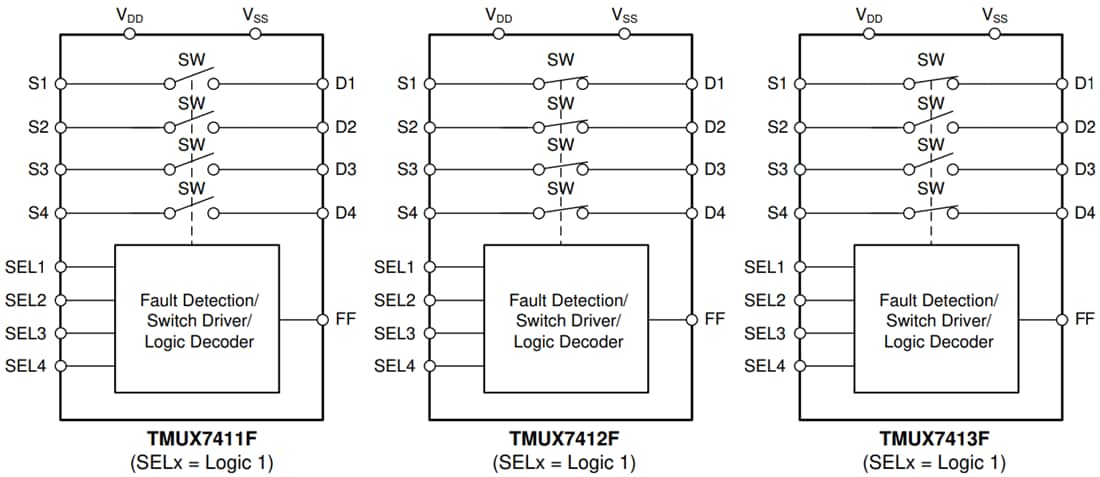

功能框图
相关开发工具
Texas Instruments MUX741-746EVM开关评估模块
支持评估TMUX741xF和TMUX746xF器件系列（采用TSSOP和WQFN封装）。
发布日期: 2022-01-31
| 更新日期: 2022-12-22
