Texas Instruments TMUX821x SPST四通道开关
Texas Instruments TMUX821x SPST四通道开关是现代化具高压能力的模拟开关，带防闩锁功能。每个器件均具有四个可独立控制的1:1单刀单掷(SPST)开关通道。该器件可在高达100 V (最大值）电源电压的单、双或非对称电源下正常工作。TMUX821x器件在整个电源电压范围内提供一致的模拟参数性能。TMUX821x系列在漏极引脚(Dx)和源极引脚(Sx)上支持双向数字和模拟信号。
所有逻辑输入均支持1.8V、3.3V和5V的逻辑电平，并可在电压高达48V时进行连接，从而通过控制信号电压实现系统灵活性。故障安全逻辑电路允许在电源引脚之前在逻辑引脚上施加电压，从而保护器件免受潜在的损坏。
Texas Instruments TMUX821x具有防闩锁能力，可防止器件内寄生结构之间不受欢迎的大电流事件。通常，闭锁条件持续到电源轨关闭，这可能导致器件故障。得益于这种防闩锁特性，该系列多路复用器可用于恶劣环境。
特性
- 具高电源电压能力
- 双电源：±10V至±50V
- 单电源：10V至100V
- 非对称双电源工作
- 在整个电源电压范围内提供一致的参数性能
- 闭锁抑制
- 高持续电流：200mA
- 低串扰：–110dB
- 低输入泄漏电流：10pA
- 低导通电阻平坦度：0.05Ω
- 低导通电阻：5Ω
- 低电容：12pF
- 无需额外逻辑电源轨 (VL)
- 支持1.8V逻辑电平
- 失效防护逻辑：高达48V（与电源无关）
- 逻辑引脚上集成下拉电阻器
- 双向信号路径
- 宽工作温度范围：-40°C至125°C (TA)
- 业界通用的TSSOP封装和较小的WQFN封装
应用
- 高压双向开关
- 模拟和数字信号开关
- 半导体测试设备
- LCD测试设备
- 电池测试设备
- 数据采集系统 (DAQ)
- 数字万用表 (DMM)
- 工厂自动化和控制
- 可编程逻辑控制器 (PLC)
- 模拟输入模块

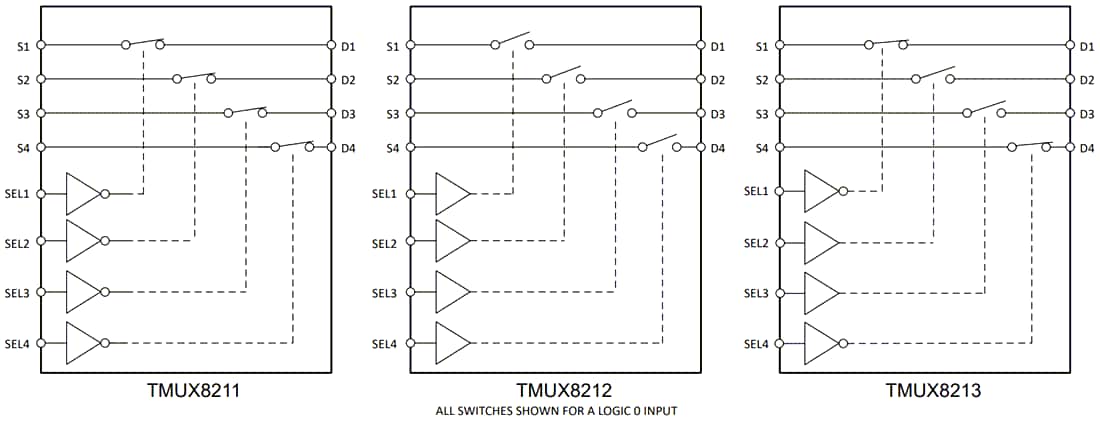

功能框图
相关开发工具
Texas Instruments TMUX-24PW-EVM模拟开关评估模块
该模块支持对TI的TMUX系列产品进行快速原型设计和直流特性描述。
