Texas Instruments TMUXHS4412差分2:1/1:2复用器/解复用器
Texas Instruments TMUXHS4412差分2:1/1:2多路复用器/解复用器是一款高速双向无源开关，可用于多路复用器 (mux) 和解复用器 (demux) 配置。TMUXHS4412是一款模拟差分无源多路复用器或解复用器，适合用于数据传输速率高达20Gbps的许多高速差分接口，包括PCI Express 4.0。该器件可用于更高数据速率，其中电气通道具有信号完整性裕度。TMUXHS4412支持共模电压范围 (CMV) 为0V至1.8V，差分幅度高达1800mVpp的差分信号。自适应CMV跟踪确保通过器件的通道在整个共模电压范围内保持不变。
TMUXHS4412具有出色的动态特性，信号眼图衰减最小，并且附加抖动极少。该器件的硅设计经过优化，可在更高频率的信号频谱上实现出色的频率响应。其硅信号迹线和开关网络匹配，可获得最佳对间偏移性能。Texas Instruments TMUXHS4412具有扩展的工业温度范围，适合用于许多环境恶劣的应用，包括工业和高可靠性用例。
特性
- 为四个差分通道提供双向无源2:1多路复用器/1:2解复用器
- 数据速率支持高达20Gbps
- 支持PCI Express 4.0，高达16Gbps
- 支持USB 3.2、USB 4.0、TTS 3.0、DP 2.0、SATA、SAS、MIPI DSI/CSI、FPD-Link III、LVDS、SFI和以太网接口
- 差分BW：–3dB（13GHz时）
- 出色的动态特性，用于PCIe 4.0信号传输
- 插入损耗=-1.3dB（8GHz时）
- 回波损耗=–22dB（8GHz时）
- 串扰=-58dB（8Ghz时）
- 自适应共模电压跟踪
- 支持高达0V至1.8V共模电压
- 单电源电压VCC：3.3V或1.8V
- 超低有源 (320µA) 和待机功耗 (0.1µA)
- 工业温度选项：–40°C至105°C
- 引脚对引脚PCIe 4.0线性转接驱动器选项，带DS160PR421和DS160PR412
- 采用3.5mm x 9mm QFN封装
应用
- 个人电脑和笔记本电脑
- 游戏、家庭影院和娱乐以及电视
- 数据中心和企业计算
- 医疗应用
- 测试和测量
- 工厂自动化和控制
- 航空航天与国防
- 电子销售点 (EPOS)
- 无线基础设施

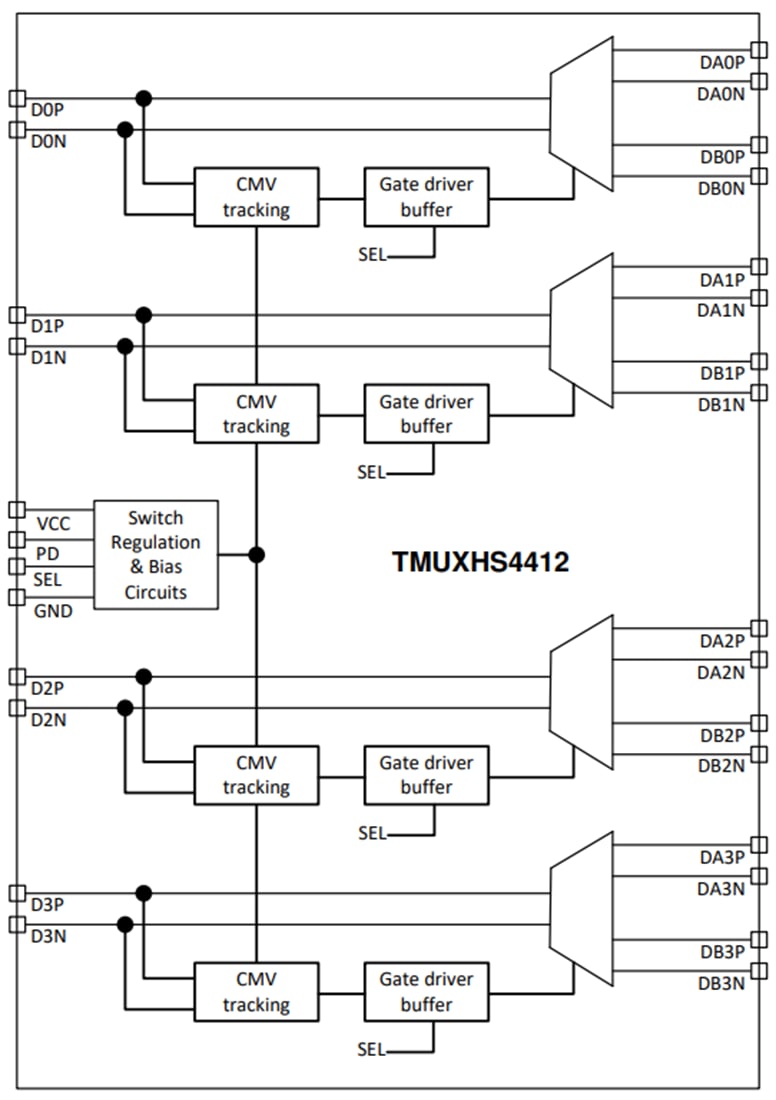

功能框图
相关开发工具
Texas Instruments TMUXHS4412EVM评估模块
评估高速双向无源开关，用于USB Type-C™多路复用器或解复用器应用。
