Texas Instruments TPS1HC120-Q1单通道智能高侧开关

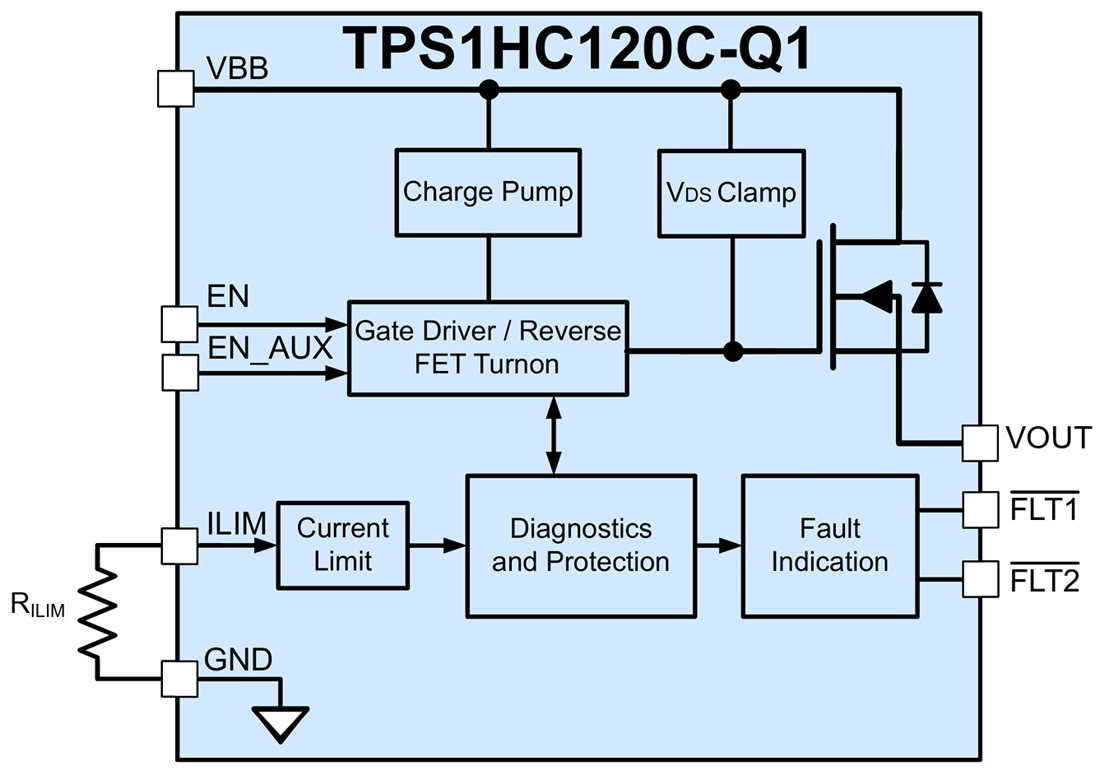

Texas Instruments TPS1HC120-Q1单通道智能高侧开关是一款全方位保护高侧开关，带有电荷泵和集成NMOS功率FET，旨在满足12V汽车系统的要求。当驱动高达1.5A的广泛输出负载电流时，低导通电阻 (R_ON)（典型值为120mΩ）可最大限度地减少设备功率耗散。

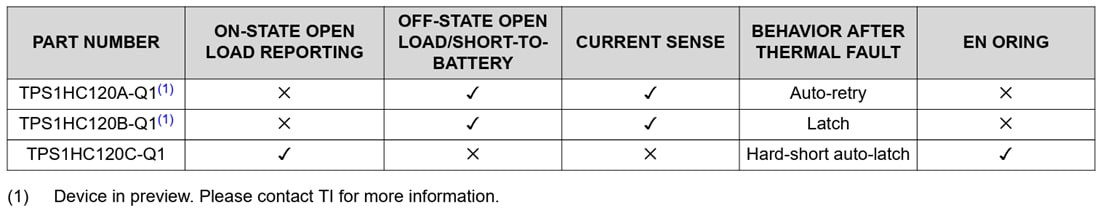

该器件集成了保护功能，包括输出钳位、热关断和电流限制。这些特性提高了系统在短路等故障事件中的稳健性。该器件实现了可选择的高精度电流限制，通过减少驱动大电容负载时的浪涌电流，从而提高了系统的可靠性。对于A/B型号，该器件还提供精确的电流检测，从而能够改进负载诊断，例如过载和开路负载检测。输入引脚上的低逻辑高阈值VIH为1.5V，允许使用低至1.8V的MCU。

该Texas Instruments TPS1HC120-Q1可以驱动广泛的阻性、感性和容性负载，包括高级驾驶辅助系统 (ADAS) 摄像头、LED、继电器、螺线管和加热器。该器件采用8引脚超小型SOT封装，尺寸为2.1mm × 1.6mm，引脚间距为0.5mm，最大限度地减少了PCB占位面积。

特性

单通道智能汽车高侧开关，具有完整诊断功能
- 开漏状态输出
- 电流检测模拟输出（1）
- ON和OFF状态开路检测（1）
宽工作电压范围：3 V至28 V
待机电流：<>
工作结温范围：–40°C至150 °C
可选择电流限制范围：0.2A至2.1A
保护
- 过载和短路保护
- 电感负载负电压钳位
- 欠压闭锁 (UVLO) 保护
- 热关断和摆幅，具有自恢复功能
- 接地失效、电池失效和反向电池保护
- 软短路时自动重试，硬短路时闩锁 (1)

诊断
- 快速中断故障报告
- 开/关状态输出开路负载和对电池短路检测 (1)
- 过电流和对地短路检测
- 热关断和摆幅检测
资格认证
- 符合AEC-Q100标准，适用于汽车应用，环境温度 (T_A) 范围为–40°C至125°C
- 通过ISO7637-2和ISO16750-2电气瞬态干扰抑制认证
8引脚小尺寸SOT封装
