Texas Instruments TPS2295x-Q1单通道负载开关
Texas Instruments TPS2295x-Q1单通道负载开关具有受控导通功能。该器件包含一个N沟道MOSFET，可支持最大5A的连续电流，并在0.7V至5.7V的输入电压范围内工作。
集成的电源正常（PG）阈值和可调欠压锁定（UVLO）提供强大的电源排序和电压监控。该器件的可调上升时间控制可显著降低各种大容量负载电容的浪涌电流。此功能可减少或消除电源电压降。该开关由开关输入（EN）独立控制，能够直接与低压控制信号连接。为了在开关禁用时快速对输出进行放电，器件中集成了15Ω片上负载。在设备断电以完成输出放电后不久，增强型快速输出放电（QOD）仍可保持活动状态。
Texas Instruments TPS2295x-Q1采用小型、节省空间的10-SON封装，带有集成散热垫，可实现高功耗。该器件的特点是可在-40°C至+125°C的自然通风温度范围内运行。
特性
- 符合汽车应用标准
- 符合AEC-Q100标准
- 器件温度等级1（–40°C至125°C的环境工作温度范围）
- 集成单通道负载开关
- 0.7V至5.7V的输入电压范围
- RON 电阻
- 在VIN = 5V（VBIAS = 5V）时，RON = 14mΩ
- 5A最大连续开关电流
- 可调节欠压锁定阈值（UVLO）
- 带电源良好（PG）指示器的可调电压监控器
- 可调输出转换速率控制
- 增强型快速输出放电在断电后仍保持活动状态（仅限TPS22954-Q1）
- 15Ω（典型值）10ms内放电100μF
- 禁用时的反向电流阻断（仅限TPS22953-Q1）
- 启用后监控器故障检测后自动重启
- 热关断
- 低静态电流 ≤ 50μA
- 带散热垫的SON 10引脚封装
- ESD性能测试
- 2kV HBM和750V CDM
应用
- 信息娱乐和集群主机
- 汽车仪表显示
- ADAS环视系统ECU
- 车身控制模块及网关

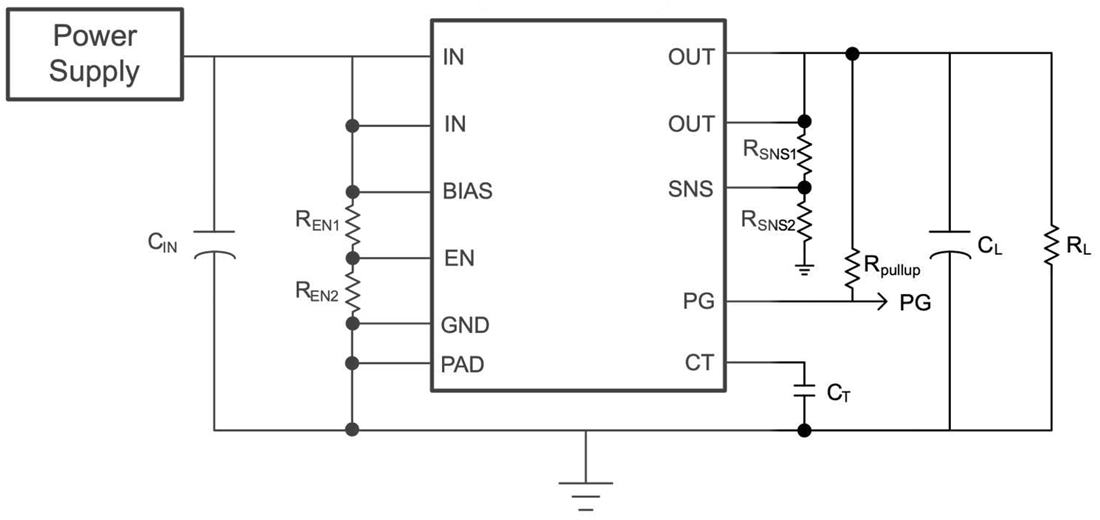

简化示意图
发布日期: 2024-01-03
| 更新日期: 2024-01-15
