Texas Instruments TPS2559-Q1配电开关

Texas Instruments TPS2559-Q1限流配电开关预期用于需要低电阻、精确电流限制开关或遇到大容量负载的应用。TPS2559-Q1 可通过单个接地电阻器提供 5.5A 持续负载电流和精密的电流限制设置。当输出负载超过电流限制阈值时，通过切换至恒定电流模式下运行即可将输出电流限制在安全水平。当发生过载时，输出电流限制在 R(ILIM) 设置的水平内。如果出现持续的过载，该器件将最终进入热关断，以防止对TPS2559-Q1造成损坏。

特性

  • 符合汽车应用类AEC-Q100标准，具有如下结果：
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级H2
    • 器件充电器件模型 (CDM) 静电放电分类等级C5
  • 2.5V至6.5V工作电压范围
  • 1.2A至4.7A的可调节电流I(LIMIT)（4.7A时的限流精度为±4.7%）
  • 3.5µs短路关断响应时间（典型值）
  • 13mΩ高侧MOSFET
  • 2µA最大电源电流
  • 内置软启动
  • 禁用时提供反向电流阻断
  • 8kV/15kV系统级静电放电 (ESD) 能力
  • 具有可湿性侧面的10引脚SON (3mm × 3mm) 封装

应用

  • 汽车用USB端口/集线器
  • 汽车用内部负载开关

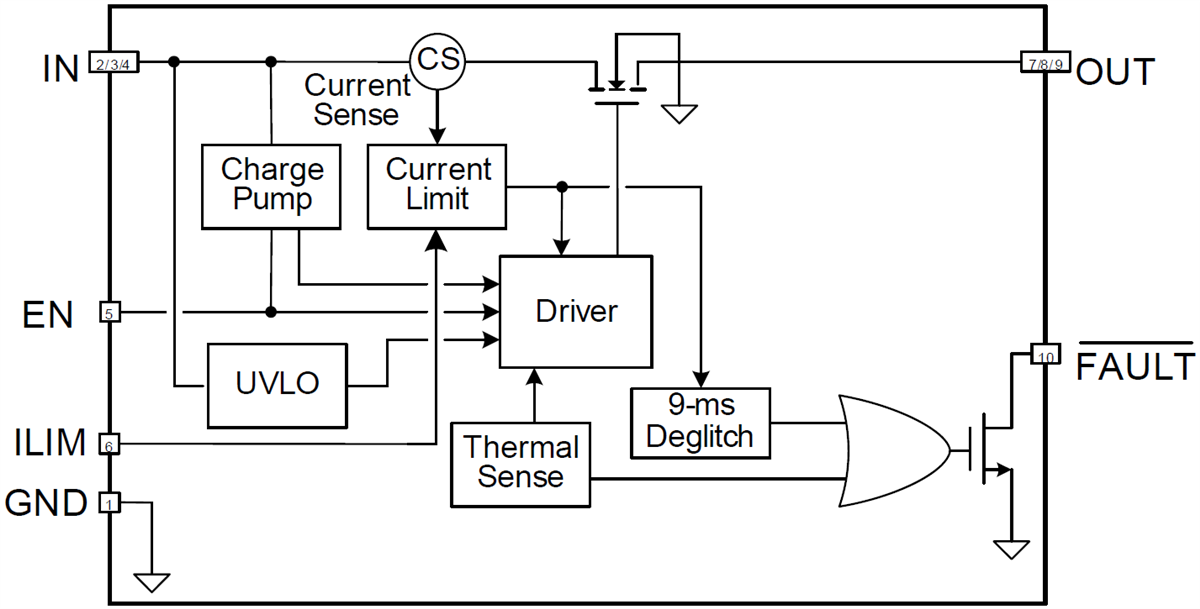

功能框图

框图 - Texas Instruments TPS2559-Q1配电开关
