Texas Instruments TPS513885同步降压转换器
Texas Instruments TPS513885同步降压转换器是一款集成MOSFET的单片式12A同步降压转换器，可实现高效率。该器件使用方便，外部元件数量最少，适用于空间有限的电源系统。TPS513885采用D-CAP3控制模式，通过内部补偿提供快速瞬态响应和出色的负载与线路调节能力。ULQ延长电池寿命功能对于在低功耗运行时延长电池寿命极为有利。当输入电压较低时，大负载运行可显著改善负载瞬态性能。
EN引脚可用于设置节能模式或Out-of-Audio (OOA) 模式，以实现轻负载运行。节能模式可在轻载运行时保持高效率。OOA模式可以最小的效率降低将开关频率保持在可听频率之上。EN引脚可以动态切换，即使在转换器运行时也是如此。Texas Instruments TPS513885集成有电源良好指示灯，具有输出放电功能。TPS513885提供完整的保护功能，包括过压保护 (OVP)、欠压保护 (UVP)、过流保护 (OCP)、过热保护 (OTP) 和欠压锁定 (UVLO)。该器件采用13引脚、3.0mm × 4.0mm HotRod封装，额定结温为-20°C至125°C。
特性
- 输入电压范围：5.5 V至24 V
- 5.15 V 输出电压
- 集成9.2 mΩ和4.5 mΩ FET
- 支持12 A连续输出电流
- 低静态电流：90uA
- 输出电压精度：±1.0% (25°C)
- 用于快速瞬态响应的D-CAP3™控制模式架构控制
- 支持POSCAP和所有MLCC输出电容器
- 可选的节能模式和Out-of-Audio™模式，具有动态变化功能
- 在系统待机期间，通过ULQ™模式延长电池寿命
- 内置输出放电功能
- 集成电源良好指示灯
- 可选开关频率：560kHz和920kHz
- 固定软启动时间：0.9 ms
- 大占空比运行
- 逐周期过流和负过流保护
- 锁存输出OV和UV保护
- 非锁存UVLO和OT保护
- 工作结温：-20°C至125 °C
- 13引脚3.0mm × 4.0mm HotRod™ VQFN封装
应用
- 笔记本电脑和台式机
- 超级本、手持式平板电脑
- 工业计算机、单板计算机
- 非军用无人机
- 分布式电源系统

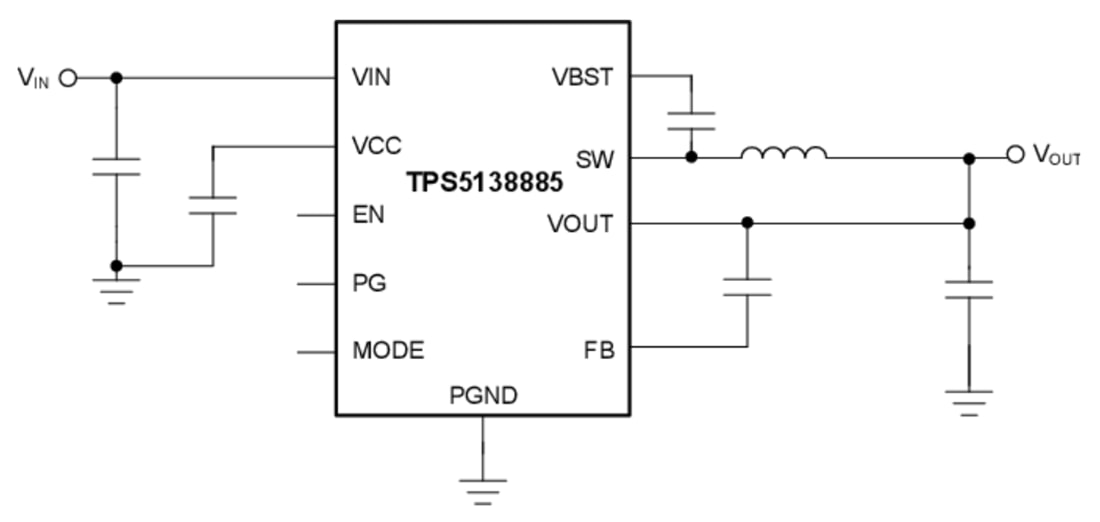

简化示意图
相关开发工具
Texas Instruments TPS513885EVM评估模块
为TPS513885降压转换器提供完全组装并经过测试的电路。
发布日期: 2024-08-16
| 更新日期: 2024-12-05
