Texas Instruments TPS54618C-Q1同步降压转换器
Texas Instruments TPS54618c-Q1同步降压转换器是一款全功能6V、6A同步降压电流模式转换器，设有两个集成MOSFET。TPS54618C-Q1通过集成MOSFET和采用电流模式控制来减少外部元件数量，支持高达2MHz开关频率来缩小电感器尺寸，从而实现小型设计。它还采用小型、3mm × 3mm、散热增强型WQFN封装，将IC占位面积降至最小。
Texas Instruments TPS54618C-Q1具有精确的±1%电压基准 (VREF)，可在温度范围内对各种负载进行精确调节。通过集成的12mΩ MOSFET和515μA典型电源电流最大限度地提高效率。该器件可利用使能引脚进入关断模式，关断电源电流可降至5.5µA。欠压闭锁内部设置为2.6V，但可通过使能引脚上电阻器网络对阈值进行编程设定来提高。输出电压启动斜升由慢速启动引脚控制。一个开漏电源正常信号表示输出处于标称电压值的93%至107%之内。频率折返和热关断功能在过载情况下对器件实施保护。
特性
- 符合汽车应用类AEC-Q100标准
- TA 温度等级1：-40°C至+125°C
- 支持功能安全
- 可提供文档，协助功能安全系统设计
- 两个12mΩ（典型值）MOSFET，用于在6A负载下实现高效率
- 开关频率：300kHz至2MHz
- 整个温度范围内（–40°C至+150°C）的电压基准：0.8V±1%
- 与外部时钟同步
- 可调节慢启动和排序
- UV和OV电源良好输出
- 热增强型3 mm × 3 mm、16引脚WQFN封装
应用
- 汽车音响主机
- 汽车仪器组
- 汽车ADAS摄像头

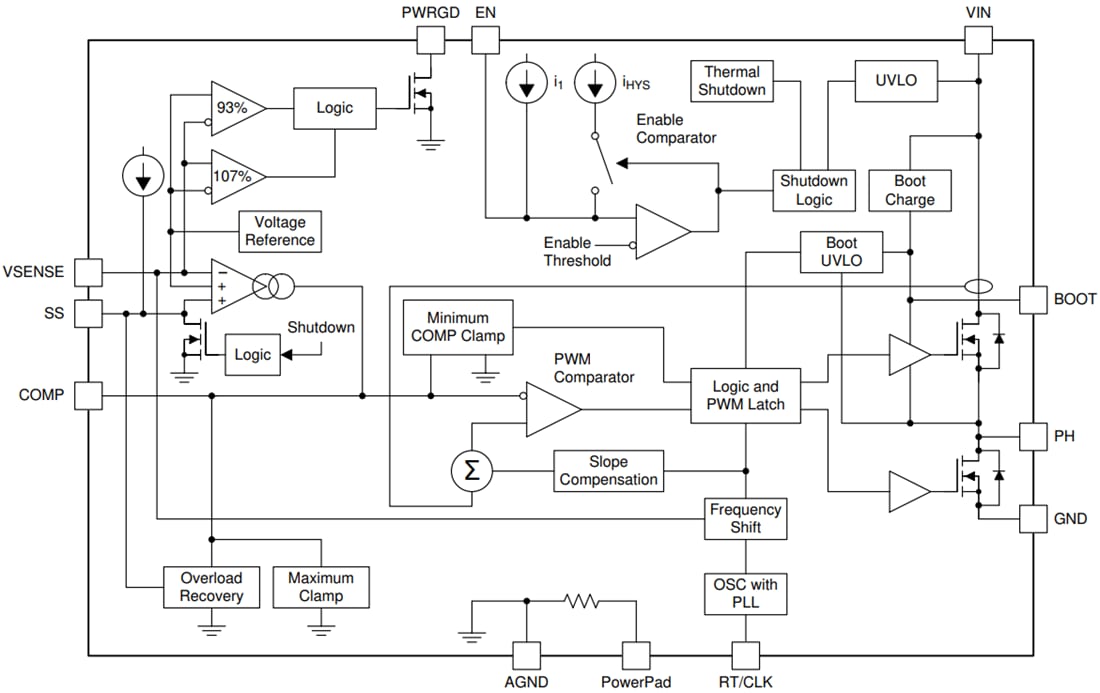

功能框图
发布日期: 2020-10-29
| 更新日期: 2025-02-27
