Texas Instruments TPS6244x/TPS6244x-Q1双路降压转换器
Texas Instruments TPS6244x/TPS6244x-Q1双路降压转换器是引脚对引脚双路1A、双路2A或3A以及1A高效且易于使用的同步降压型直流/直流转换器。TPS6244x/TPS6244x-Q1基于峰值电流模式控制拓扑，设计用于信息娱乐和高级驾驶辅助系统等汽车应用。低电阻开关可在高环境温度下实现高达3A的连续输出电流和高达4A的最大输出电流。开关频率可从外部在1.8MHz至4MHz范围内调节，还可在2MHz至4MHz频率范围内同步至外部时钟。
TI TPS6244x/TPS6244x-Q1转换器在PWM和PFM模式下可自动在轻载时进入节能模式，以在整个负载范围内保持高效率。TPS6244x/TPS6244x-Q1可在PWM模式下提供1%输出电压精度，这有助于实现具有高输出电压精度的电源设计。
TPS6244x/TPS6244x-Q1作为可调电压版本提供，采用VQFN封装。TPS6244x-Q1器件符合AEC-Q100汽车应用标准。
特性
- 提供功能安全
- 可帮助进行功能安全系统设计的文档
- 输入电压范围：2.75V至6V
- 输出电压范围：0.6V到5.5V，双通道输出
- 输出电压精度：±1%（PWM操作）
- 强制PWM或PWM和PFM操作
- 可调开关频率：1.8MHz至4MHz
- 具有窗口比较器的电源正常输出
- 两个精密使能输入可实现
- 用户定义的欠压锁定
- 准确排序
- 180°相移运行
- 100%占空比模式
- 有源输出放电
- 可选扩频时钟
- 可选折返过流保护
- TJ = -40°C至+150°C
- 具有可湿性侧面的2.3mm x 2.7mm QFN封装
应用
- ADAS摄像头和ADAS传感器融合
- 环视ECU
- 可重新配置混合仪表组
- 信息娱乐音响主机和数字驾驶舱
- 远程信息处理控制单元

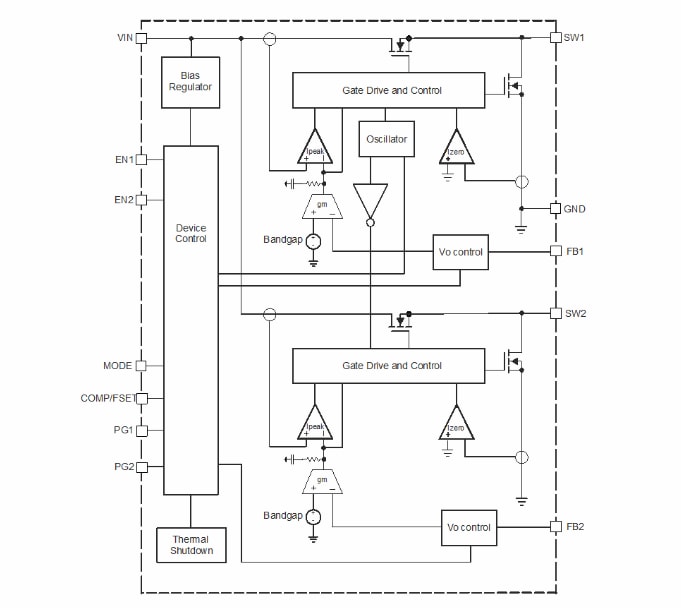

功能框图

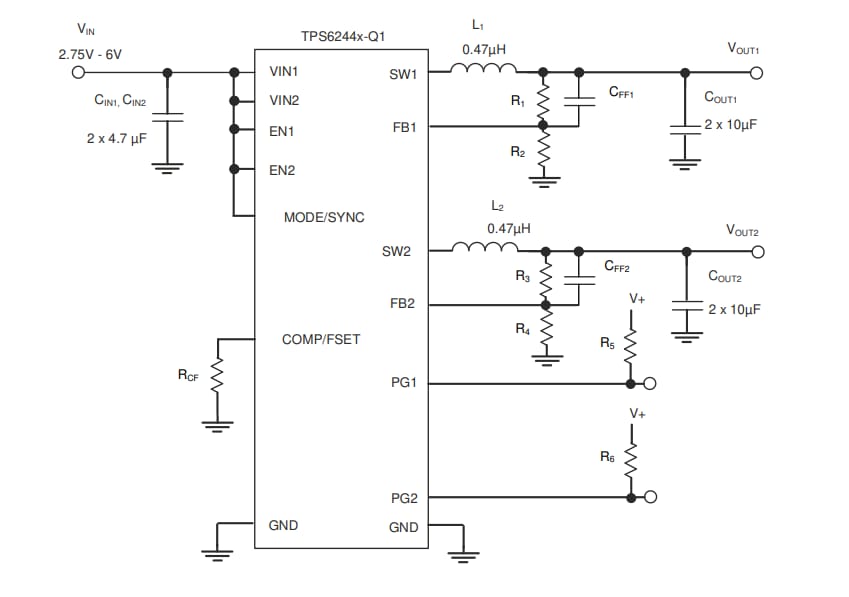

原理图

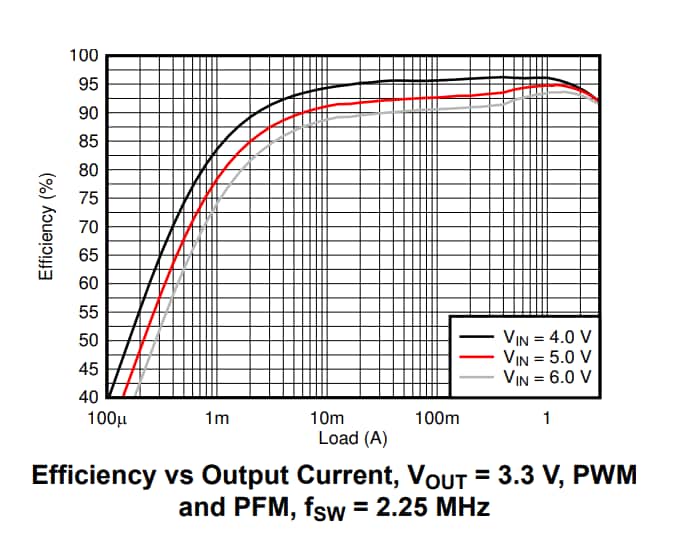

效率与输出电流
相关产品
Texas Instruments TPS62442EVM-122评估模块
设计用于评估TPS6244x-Q1双路降压转换器，工作电压为 2.75V至6V。
