Texas Instruments TPS629211-Q1低IQ降压转换器
Texas Instruments TPS629211-Q1低IQ 降压转换器是一种高效、小巧、高度灵活且易于使用的同步降压型DC-DC转换器。3 V至10 V的宽输入电压范围支持各种由9 V、5 V或3.3 V电源轨、单节或多节锂离子电池供电的系统。可将TPS629211-Q1配置为以强制PWM模式或可变频率（自动PFM）模式在2.5MHz或1MHz下运行。在自动PFM模式下，该器件在轻负载时自动转换为省电模式，以保持高效率。此外，借助4μA的低典型静态电流，可在最小的负载下实现高效率。
Texas Instruments的自动效率增强 (AEE) 模式可根据输入和输出电压自动调整开关频率，从而无需使用不同的电感器即可在整个工作范围内保持高转换效率。除选择开关频率行为之外，MODE/S-CONF输入引脚还可用于在外部和内部反馈分压器以及启用和禁用输出电压放电功能的不同组合之间进行选择。在内部反馈配置中，FB/VSET引脚和GND之间的电阻器可用于在18种不同的输出电压选项之间进行选择。
特性
- 符合汽车应用类AEC-Q100标准：
- 工作结温范围：-40°C至+150°C
- 器件人体模型 (HBM) 分类等级2
- CDM ESD分级等级C4B
- 提供功能安全
- 来辅助功能安全系统设计的文档
- 高效率DCS-Control拓扑
- 内部补偿
- 无缝PWM/PFM转换
- 4µA（典型值）低静态电流
- 输出电流高达1 A
- RDSON ：高侧250mΩ，低侧85mΩ
- 输出电压精度：±1%
- 可配置的输出电压选项：
- VFB 外部分压：0.6V至5.5V
- VSET内部分压器
- 18个选项（介于0.4V与5.5V之间）
- 通过MODE/S-CONF引脚实现灵活性
- 开关频率：2.5MHz或1.0MHz
- 强制PWM或自动 (PFM) 省电模式，具有动态模式更改选项
- 输出放电开/关
- 无需外部自举电容器
- 过流和过热保护
- 100%占空比模式
- 精密使能输入
- 电源良好输出
- 与 TPS629210-Q1 、 TPS629206-Q1 和 TPS629203-Q1 器件引脚对引脚兼容
- 0.5mm间距、8引脚SOT-5X3封装
应用
- 高级辅助驾驶系统 (ADAS)
- 汽车信息娱乐和仪表板
- 车身电子产品和照明

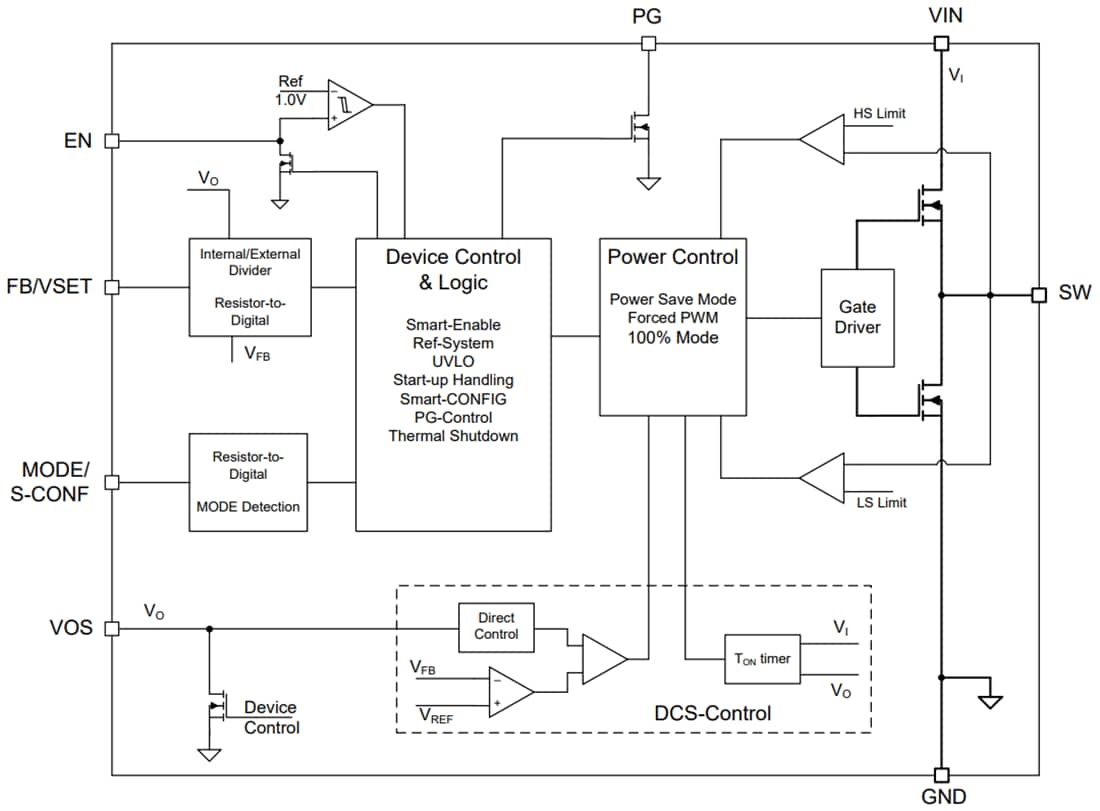

功能框图
相关开发工具
Texas Instruments TPS629211-Q1EVM转换器评估模块
有助于评估TPS629211-Q1 1A降压转换器，后者采用小型SOT-583封装。
