Texas Instruments TPS65185x电源管理集成电路

Texas Instruments TPS65185x电源管理集成电路 (PMIC) 是一款单芯片电源，设计用于在便携式电子阅读器应用中使用的E-Ink® Vizplex™显示器。该器件支持高达9.7英寸及更大的面板尺寸。两个高效直流-直流升压转换器生成±16V电源轨，通过两个电荷泵升压至22V和-20V。该功能为Vizplex面板提供栅极驱动器电源。两个跟踪LDO生成±15V源驱动器电源，支持高达 120/200mA (TPS65185/TPS651851) 的输出电流。所有电源轨均可通过I2C接口进行调整，以适应特定的面板要求。

特性

  • 用于E Ink Vizplex电子纸 (E-Paper) 显示器的单芯片电源管理解决方案
  • 通过单个低压输入电源生成正负栅极电压、源级驱动电压以及背板偏置电压
  • 支持9.7英寸及以上面板尺寸
  • 输入电压范围为3V至6V
  • 用于正电源轨基的升压转换器
  • 用于负电源轨基 (Negative Rail Base) 的反向降压-升压转换器
  • 两个可调节的LDO，用于提供源级驱动电源
    • TPS65185 LDO1：15V，120mA (VPOS)
    • TPS65185 LDO2：–15V，120mA (VNEG)
    • TPS651851 LDO1：15V，200mA（输入电压 ≥ 3.6V时）(VPOS)
    • TPS651851 LDO2：–15V，200mA（输入电压 ≥ 3.6V时）(VNEG)
  • 精确输出电压跟踪
    • VPOS – VNEG = ±50mV
  • 两个电荷泵，用于提供栅极驱动器电源
    • CP1：22V，15mA (VDDH)
    • CP2：–20V，15mA (VEE)
  • 可调节的VCOM驱动器，用于提供精确的面板背板偏置电压
    • 0V至–5.11V
    • 精度为±1.5% (±10mV)
    • 9位控制（标称步长为10mV）
  • 所有电压轨上均具有有源放电功能
  • 集成10Ω、3.3V电源开关，用于禁用E-Ink面板的系统电源轨

应用

  • 有源矩阵E Ink Vizplex面板的电源
  • 电子纸显示器 (EPD) 电源
  • 电子书阅读器
  • 双屏显示手机和平板电脑
  • 具有集成型或软件定时控制器的应用处理器 (OMAP™)

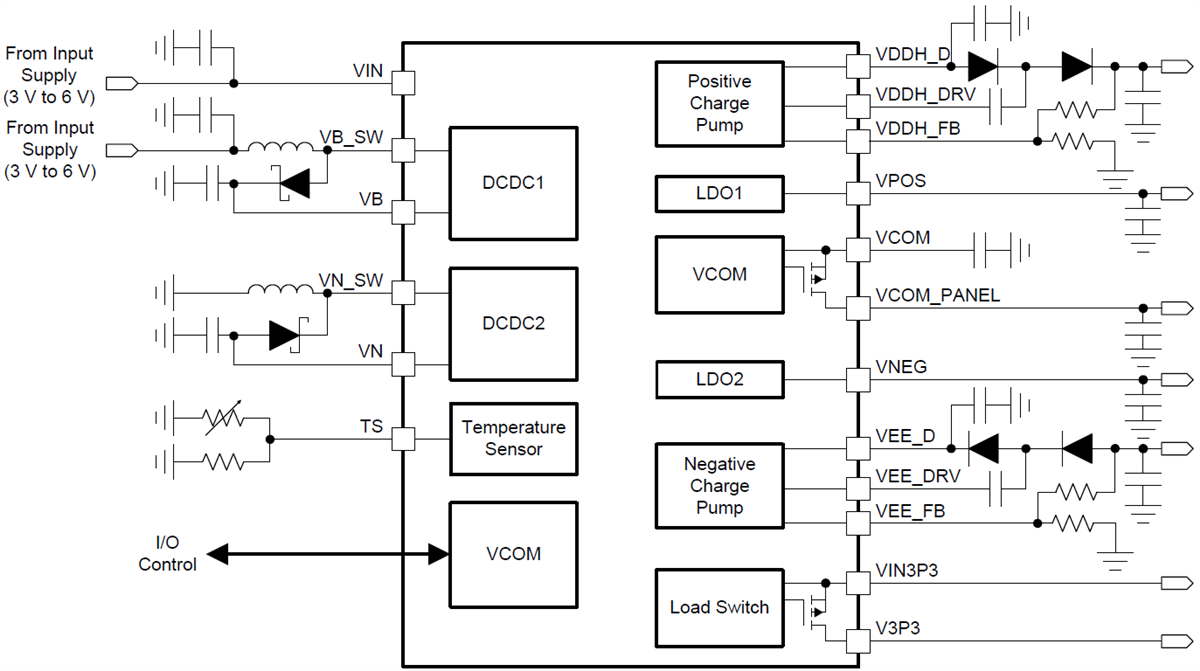

典型应用原理图

原理图 - Texas Instruments TPS65185x电源管理集成电路
发布日期: 2017-08-11 | 更新日期: 2022-04-11
