Texas Instruments 659038-Q1/TPS659039-Q1电源管理单元
Texas Instruments 659038-Q1/TPS659039-Q1电源管理单元 (PMU) 用于处理器集成电路，设计用于汽车应用。该器件提供通用 (GP) Σ-Δ型模数转换器 (ADC)，具有三个外部输入通道。该器件提供七个可配置的降压转换器，用于存储器的输出电流高达6A，其中一个转换器在与另一个3A稳压器组合后可提供高达9A的输出电流。这些降压转换器每个都可与频率介于1.7MHz至2.7MHz之间的外部时钟或频率为2.2MHz的内部回退时钟同步。
TPS659038-Q1可用11个LDO稳压器，TPS659039-Q1可用6个LDO稳压器，全部供外部使用，由系统电源或预稳压的电源供电。通过配置加电和断电控制器支持加电和断电序列（基于OTP）。两个器件集成了一个32kHz RC振荡器，用于在上电或断电期间对所有资源进行排序。还包括一个16MHz晶体振荡器，可快速为系统生成稳定的32kHz频率，实现快速系统启动。其他特性包括通用输入输出 (GPIO) 功能和优化功率的功率模式控制。TPS659038-Q1/TPS659039-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 符合汽车应用标准
- 具有符合AEC-Q100标准的下列结果：
- 温度3级：–40°C至85°C
- ESD等级：
- HBM等级2
- CDM等级C4B
- 闭锁分类：
- IIB级（I2C和SPI端子）
- IIA级
- 具有符合AEC-Q100标准的下列结果：
- 七个降压开关模式电源 (SMPS) 稳压器：
- 一个0.7-1.65V（6A时）（10mV步进）
- 双相配置，配备数字电压调节 (DVS) 控制
- 一个0.7-1.65V（4A时）（10mV步进）
- 双相配置，配备DVS控制
- 一个0.7-3.3V（3A时）(10或20mV步进）
- 单相配置
- 该稳压器可结合6A，成为9A三相稳压器（DVS控制）
- 两个0.7-3.3V（2A时）(10或20mV步进）
- 单相配置
- 一个稳压器（带DVS控制），也可配置为3A稳压器
- 两个0.7-3.3V（1A时）(10或20mV步进）
- 单相配置
- 一个稳压器（带DVS控制）
- 输出电流测量，除1A SMPS稳压器
- 两相和三相稳压器中差分远程感应（输出和接地）
- 硬件和软件控制的ECO-mode™，最高5mA，静态电流15µA
- 短路保护
- 电源正常指示（电压和过流指示）
- 用于限制浪涌电流的内部软启动
- 能够同步SMPS至外部时钟或内部回退时钟与相位
- 一个0.7-1.65V（6A时）（10mV步进）
- 11个通用低压差 (LDO) 稳压器（50mV步进）：四个0.9-3.3V（300mA时），预调电源
- 四个0.9-3.3V（200mA时），预调电源
- 一个0.9-3.3V（50mA时）预调电源
- 一个100mA USB LDO
- 一个低噪声LDO 0.9-3.3V，高达100mA（低噪声性能高达50mA）
- 两个额外LDO，供PMU内部使用
- 短路保护
- 时钟管理16MHz晶体振荡器和32kHz RC振荡器
- 一个缓冲32kHz输出
- 实时时钟 (RTC)，设有警告唤醒机制
- 12位Sigma-Delta通用模数转换器 (GPADC) ，有三个外部输入通道和六个内部通道（用于自监控）
- 热监控
- 高温报警
- 热关断
- 控制
- 可配置加电和断电序列（一次可编程 [OTP]）
- 睡眠和激活状态之间的可配置序列（OTP可编程）
- 一个专用数字输出信号 (REGEN) 可添加至启动系列
- 三个数字输出信号（MUX有GPIO）可添加至启动序列
- 可选控制接口
- 一个串行外设接口 (SPI) 用于资源配置和DVS控制
- 两个I2C接口。一个专门用于DVS控制，一个用于资源配置和DVS控制的通用I2C接口
- 欠压锁定
- 系统电压范围：3.135V至5.25V
- 封装选项
- 12mm×12mm 169引脚nFBGA，0.8mm焊球间距
应用
- 汽车信息娱乐系统
- 汽车数字集群
- 汽车传感器融合
- 可编程逻辑控制器

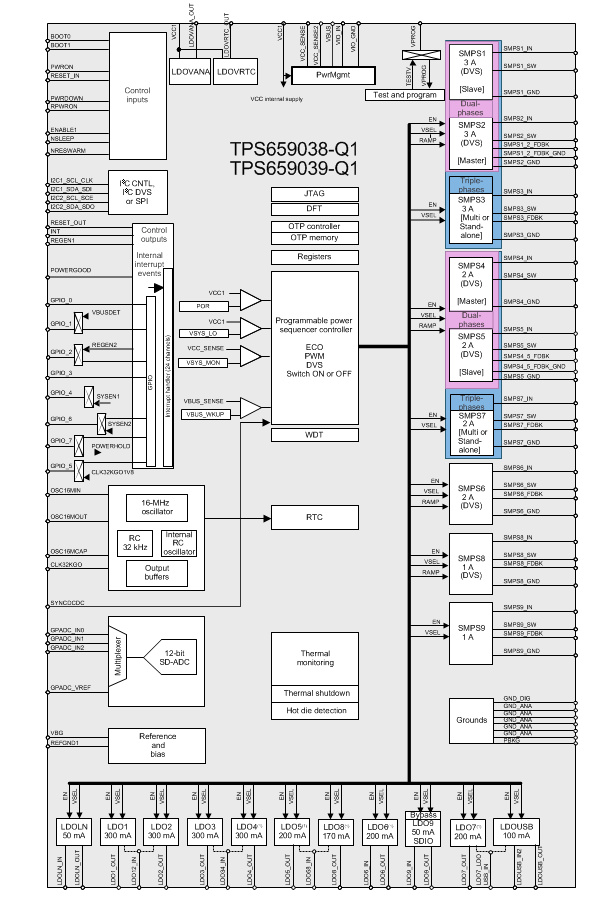

框图
发布日期: 2018-06-28
