Texas Instruments TPS6593-Q1汽车2.8V至5.5V PMIC
Texas Instruments TPS6593-Q汽车2.8V至5.5V电源管理IC (PMIC) 提供四个灵活的多相可配置降压稳压器（每相3.5A输出电流）和一个额外的降压稳压器（具有2A输出电流）。所有降压稳压器均可同步到内部2.2MHz或4.4MHz或外部1MHz、2MHz或4MHz时钟信号。可将集成扩频调制添加到同步降压开关时钟信号中，以提高EMC性能。该时钟信号也可通过GPIO输出引脚提供给外部器件。该器件设有四个低压差稳压器 (LDO)：三个具有500mA电流能力，可配置为负载开关，另一个具有300mA电流能力和低噪声性能。
非易失性存储器 (NVM) 用于控制默认配置和默认电源序列，例如GPIO配置和输出电压。NVM经过预编程，无需外部编程即可启动。大多数静态配置（存储在器件寄存器映射中）可通过I2C或SPI接口修改默认值，让器件的配置满足不同的系统要求。NVM包含位完整性错误检测功能 (CRC)，可在检测到错误时停止上电序列，防止系统在未知状态下启动。Texas Instruments TPS6593-Q1包括一个32kHz晶体振荡器，可为集成RTC模块生成精确的32kHz时钟。在主电源断电的情况下，备用电池管理通过超级电容或纽扣电池为实时时钟 (RTC) 模块和晶体振荡器供电。
特性
- 符合汽车应用标准
- 下列性能符合AEC-Q100标准：
- 该器件的工作输入电源电压范围为3V至5.5V。
- 器件温度1级（-40°C至125°C环境工作温度范围）
- 器件人体模型 (HBM) 分类等级2
- 器件CDM分类等级：C4A
- 符合功能安全标准
- 开发用于功能安全应用
- 产品发布时将提供文档，以协助ISO26262和IEC61508系统设计
- 系统功能符合ASIL-D 和 SIL-3要求
- 硬件完整性符合ASIL-B和SIL-2要求
- 输入电源电压监控器
- 所有输出电源轨上均设有欠压/过压监控器和过流监控器
- 具有可选触发/问答 (Q&A) 模式的看门狗
- 两个具有可选电平/PWM模式的错误信号监控器 (ESM)
- 具有高温报警和热关断功能的温度监控
- 内部配置寄存器和非易失性存储器 (NVM) 上的位完整性错误检测 (CRC)
- 低功耗
- 2µA（典型值）关断电流
- 7µA（典型值）仅备用供电模式
- 20µA（典型值）低功耗待机模式
- 五个降压开关模式电源 (BUCK) 稳压器
- 输出电压范围：0.3V至3.34V（5mV、10mV或20mV步进）
- 一个具有4A电流，三个具有3.5A，一个具有2A输出电流能力
- 针对四个降压稳压器的灵活多相能力：高达14A的输出电流（来自单轨）
- 短路和过流保护
- 用于限制浪涌电流的内部软启动
- 开关频率：2.2MHz/4.4MHz
- 能够与外部时钟输入同步
- 三个低压差 (LDO) 线性稳压器，带可配置旁路模式
- 输出电压范围：0.6V至3.3V（线性调节模式下步进为50mV）
- 旁路模式下输出电压范围：1.7V至3.3V
- 500mA输出电流能力，具有短路和过流保护功能
- 一个低压差 (LDO) 线性稳压器，具有低噪声性能
- 输出电压范围：1.2V至3.3V（25mV步进）
- 300mA输出电流能力，具有短路和过流保护功能
- 非易失性存储器 (NVM) 中的可配置电源序列控制
- 电源状态间可配置加电和断电序列
- 数字输出信号可包含在电源序列中
- 数字输入信号可用于触发电源序列转换
- 可配置的安全相关错误处理
- 32kHz晶体振荡器，可选择输出缓冲的32kHz时钟输出
- 具有警报和定期唤醒机制的实时时钟 (RTC)
- 一个SPI或两个I2C控制接口，第二个I2C接口专门用于Q&A看门狗通信
- 封装选项
- 8mm × 8mm 56引脚VQFNP封装，脚距为0.5mm
应用
- 汽车信息娱乐和数字仪表板、导航系统、远程信息处理、车身电子设备和照明
- 高级辅助驾驶系统 (ADAS)
- 工业控制和自动化

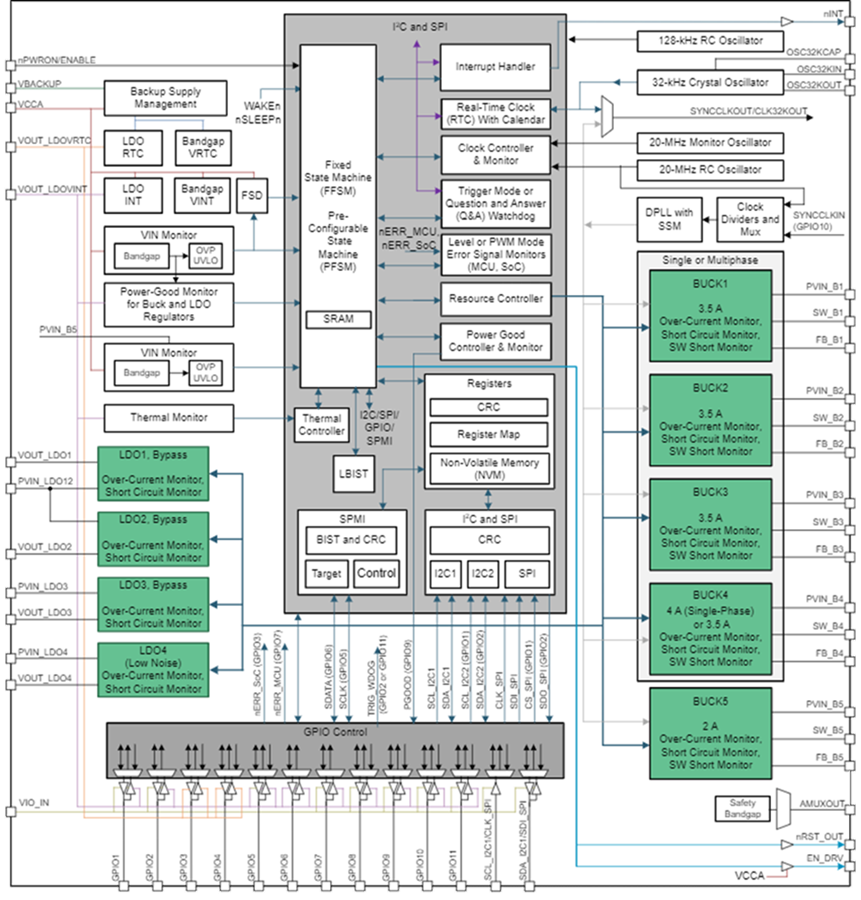

功能框图
相关开发工具
Texas Instruments TPS6594xEVM PMIC评估模块 (EVM)
用于演示、调试、测试和配置一个或多个TPS6594x电源管理IC。
