Texas Instruments TPS7B7701/02-Q1单/双通道天线LDO
Texas Instruments TPS7B7701/02-Q1单/双通道天线LDO是一款具有电流感测功能的低压降稳压器，设计为在宽输入电压范围内工作。该 LDO 器件可通过每通道电流为 300mA 的同轴电缆为有源天线的低噪声放大器供电。各通道还提供 1.5V 至 20V 的可调节输出电压。该器件通过电流感测和错误引脚提供诊断功能。 为监视负载电流，高侧电流感测电路提供了与感测的负载电流成比例的模拟输出。电流感测功能非常精确，无需进一步校正即可检测开路、正常和短路条件。 各通道和器件之间可复用电流感测功能，以便节省模数转换器 (ADC) 资源。此外，每个通道还通过外部电阻实现了可调电流限制功能。
特性
- 符合汽车应用标准
- 具有符合AEC-Q100标准的下列结果：
- 器件温度1级：-40°C至+125°C的环境工作温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 具有电流检测和可调节限流的单通道和双通道LDO
- 4.5V至40V宽输入电压范围，45V负载突降
- 将FB绑定到GND时的电源开关模式
- 可调输出电压：1.5V至20V
- 每通道输出电流高达300mA
- 通过外部电阻器实现可调电流限制
- 高精度电流检测，可在小电流下检测天线开路状况，无需进一步校准
- 高电源抑制比：100Hz时典型值为73dB
- 集成反极性保护，低至-40V，无需外部二极管
- 100mA负载时的最大压差为500mV
- 输出电容稳定在2.2μF至100μF范围（ESR为1mΩ至5Ω）
- 综合保护和诊断
- 热关断
- 欠压锁定功能
- 短路保护
- 电池反向极性保护
- 反向电流保护
- 输出电池短路保护
- 输出电感负载钳位
- 各通道和器件之间多路电流检测
- 通过电流检测能够区分各种故障
- 16引脚HTSSOP PowerPAD封装
应用
- 信息娱乐有源天线电源
- 环视相机电源
- 用于小电流应用的高侧电源开关

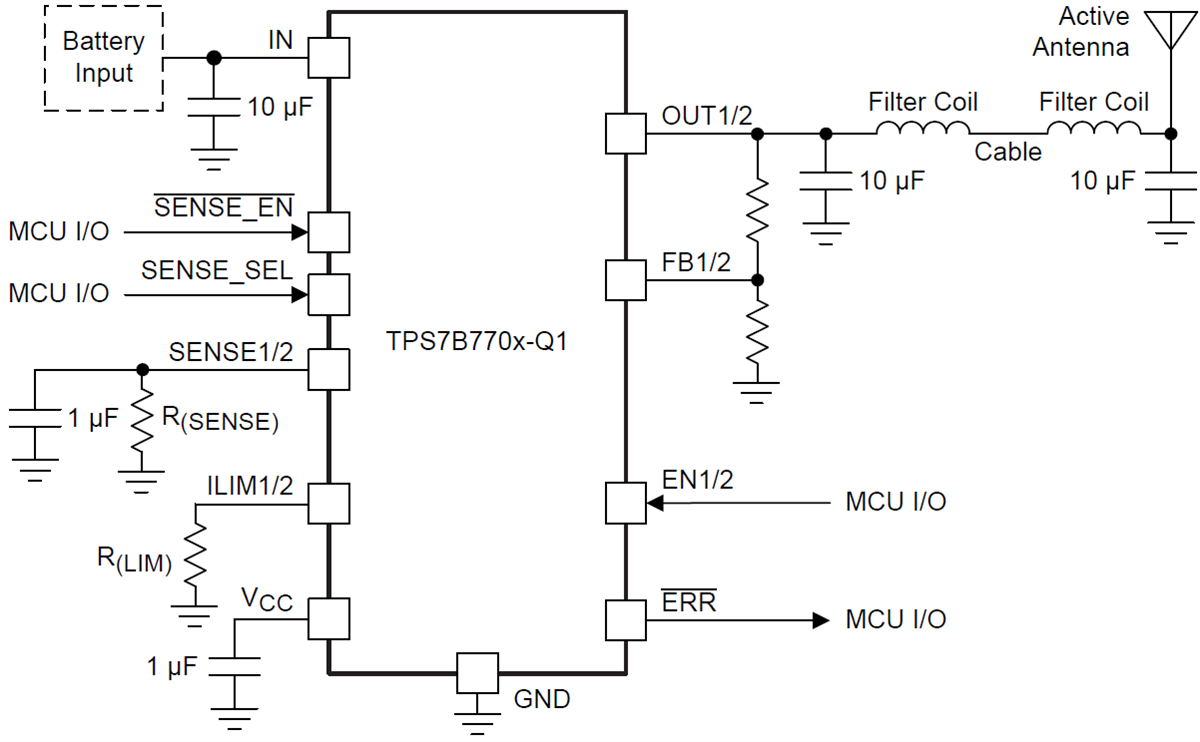

应用示意图
发布日期: 2016-04-28
| 更新日期: 2025-03-06
