Texas Instruments TPS92200 1.5A同步降压LED驱动器

Texas Instruments TPS92200 1.5A同步降压LED驱动器的最大输入电压为30V。通过集成高端和低侧NMOS开关，TPS92200器件以超小解决方案尺寸提供高功率密度和高效率。Texas Instruments TPS92200采用峰值电流模式控制和完全内部补偿，可在各种工作条件下提供高瞬态响应性能。

TPS92200器件支持灵活的调光方法。TPS92200D1支持PWM和模拟调光模式。在PWM调光模式下，LED根据PWM占空比定期打开和关闭。通过在5%至100%范围内更改与模拟输入电压电平成正比的内部基准电压来实现其模拟调光模式。TPS92200D2通过在1%至100%范围内更改与PWM信号输入的占空比成正比的内部基准电压来实现更深度的模拟调光。

TPS92200器件提供全面的安全和保护保护保护，包括LED开路、LED+接地短路、LED短路、检测电阻器开路和短路以及器件热保护。

特性

  • 宽输入范围：4 V至30 V
  • 集成了150mΩ和90mΩ MOSFET，可实现1.5A连续输出电流
  • 超低关断电流：1µA
  • 来自负载的超低输出放电电流：1µA
  • 开关频率：1MHz
  • 最大占空比：高达99%
  • 峰值电流模式，带内部补偿
  • 灵活的调光选择
    • 数字输入PWM调光和模拟输入模拟调光 (TPS92200D1)
    • 模拟调光，带数字输入 (TPS92200D2)
  • 超低和精确FB电压：99mV ±3mV
  • 全面保护特性
    • LED开路负载保护
    • LED+ GND短路保护，具有自动重试功能
    • LED+和LED短路保护，具有自动重试功能
    • 检测电阻器开路负载和GND短路保护，具有自动重试功能
    • 热关断保护，具有自动重试功能
  • SOT23(6) 封装

应用

  • 视频监控红外/白色LED驱动器
  • 面部识别红外LED驱动器
  • 舞台照明LED驱动器
  • 一般工业和商业用照明
  • 医用紫外LED驱动器
  • AA或锂离子电池充电器

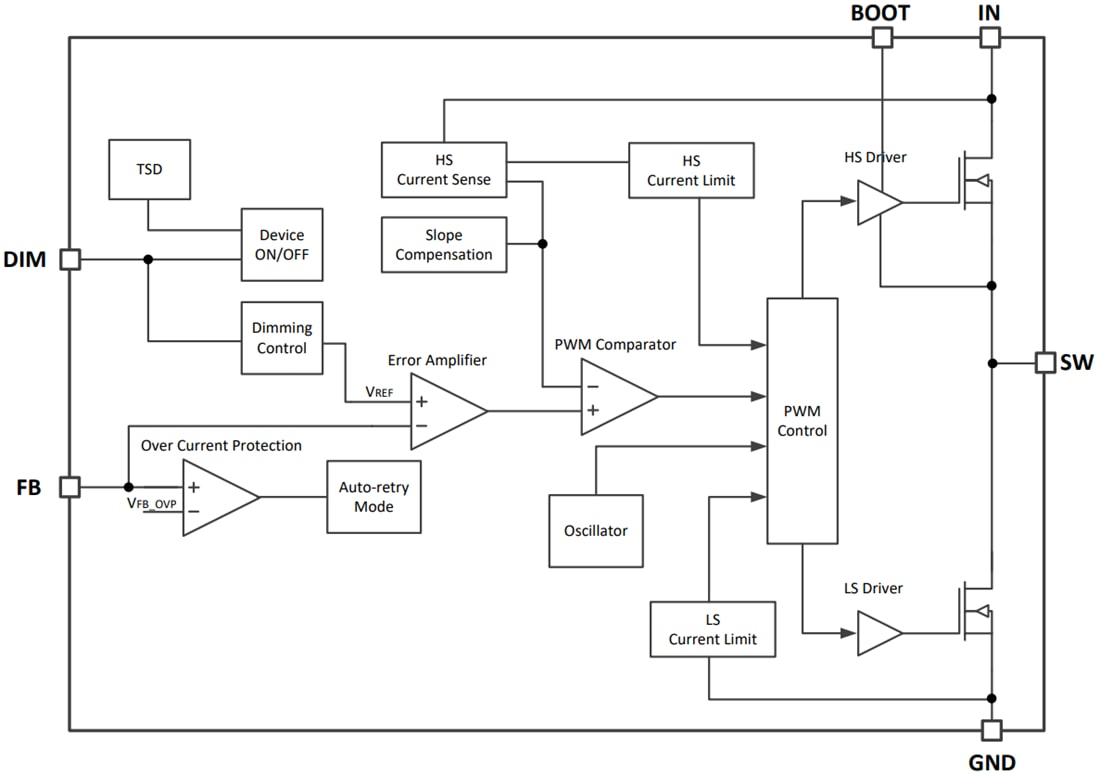

功能框图

框图 - Texas Instruments TPS92200 1.5A同步降压LED驱动器

相关开发工具

Texas Instruments TPS92200D1EVM/TPS92200D2EVM评估模块

有助于系统设计人员评估TPS92200D1或TPS92200D2的运行情况和性能。
