Texas Instruments TPS929240-Q1 24通道LED驱动器
Texas Instruments TPS929240-Q1 24通道LED驱动器配有FlexWire接口，可满足日益增加的对每个LED灯串进行单独控制的要求。每个器件通道均可支持模拟调光和脉宽调制（PWM）调光，通过其FlexWire串行接口进行配置。借助内部电可擦除可编程只读存储器（EEPROM），用户可在通信丢失期间配置该器件，以满足系统级安全要求。
Texas Instruments TPS929240-Q1可控制8位输出电流和12位PWM占空比。该器件具有LED开路、接地短路和单个LED短路诊断功能，可满足多种调节要求。在失去MCU连接时，可配置看门狗还可自动设置失效防护状态。借助可编程EEPROM，可以针对不同应用场景灵活设置TPS929240-Q1。
特性
- 符合汽车应用类AEC-Q100标准
- TA 温度等级1：–40°C至+125°C
- 24通道精密高侧电流输出
- 器件电源电压：4.5V至40V
- LED电源电压：4V至36V
- 由电阻器设置的高达100mA的通道电流
- 2位全局、6位独立电流设置
- 高电流精度：5mA至100mA时，精度<±5%
- 低压降：100mA时为750mV
- 12位独立PWM调光
- 可编程PWM频率高达20kHz
- 相移PWM调光
- 线性和指数调光方法
- FlexWire™控制接口
- 时钟频率高达1MHz
- 一条FlexWire总线上最多16个器件
- 一帧的数据事务高达24字节
- 5V LDO输出，为CAN收发器供电
- 诊断和保护
- 可编程失效防护状态
- LED开路检测
- LED短路检测
- 单LED短路诊断
- 可编程低电源检测
- 开漏ERR，用于故障指示
- 看门狗和CRC，用于FlexWire接口
- 可进行引脚电压测量的8位ADC
- 过热保护
应用
- 汽车外部尾灯
- 汽车外部头灯
- 汽车内部环境光
- 汽车仪表显示

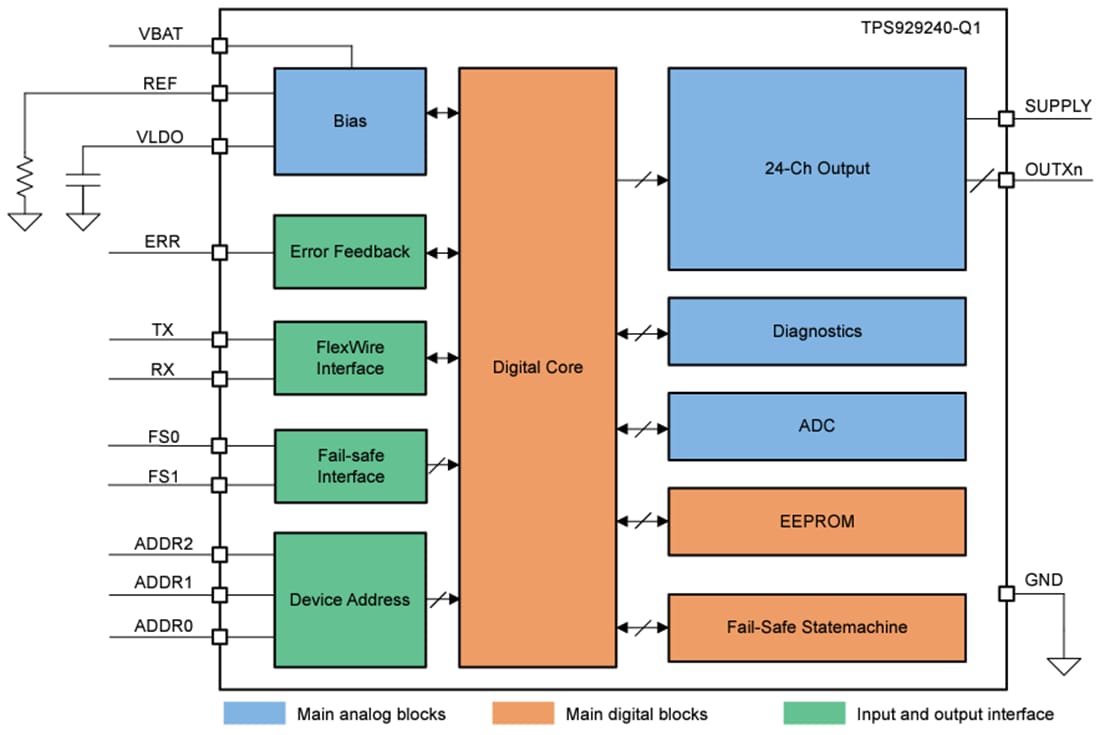

功能框图
