Texas Instruments TS3DV642-Q1差分1:2/2:1多路复用器
Texas Instruments TS3DV642-Q1 12通道差分1:2/2:1多路复用器是一款模拟高速双向无源开关，采用多路复用器或多路解复用器配置，适合用于数据速率高达6Gbps的许多高速差分接口。它适合用于许多应用，包括HDMI 1.4/2.0、DisplayPort 1.4和Mipi DPHY/CPHY DSI/CSI-2。TS3DV642-Q1支持差分和单端信号传输，几乎与大多数标准和非标准接口兼容。TS3DV642-Q1具有动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。该器件的硅设计经过优化，可在更高频率的信号频谱上实现出色的频率响应。该器件支持0至3.6V共模电压范围 (CMV) 的差分信号传输。该器件还支持0至5.5V单端CMOS信号。Texas Instruments TS3DV642-Q1具有45µA极低有源功耗。该器件还具有掉电模式，其中所有通道都成为Hi-Z，该器件以最低功耗运行。
特性
- 符合汽车类Q100标准
- 温度范围：-40°C至105°C（2级）
- 支持6个差分或12个单端信号或其他差分/单端组合
- 支持HDMI 1.4b/2.0、DisplayPort 1.4 HBR2、DP++、Mipi DPHY/CPHY DSI/CSI-2、LVDS
- 双向模拟多路复用器 - 处理0V至5.5V和直流至6Gbps范围内大多数电信号
- 出色的动态特性
- 插入损耗：–1.6dB（3.0GHz时）
- 回波损耗：–17dB（3.0GHz时）
- 差分BW：–3dB（5.8GHz时）
- 支持1.8V、3.3V或5.0V控制逻辑
- 单电源电压：3.3V
- 低活动 (45µA) 和待机功耗 (6µA)
- IOFF保护，可防止电源轨故障时 (VCC=0V) 漏电流
- ESD性能：3kV HBM和1kV CDM
- 42引脚、3.5mm x 9mm、0.5mm间距WQFN封装，带可湿性侧翼
应用
- 高级辅助驾驶系统 (ADAS)
- 汽车信息娱乐和仪表板
- 后座娱乐系统
- 汽车音响主机
- 航空航天与国防

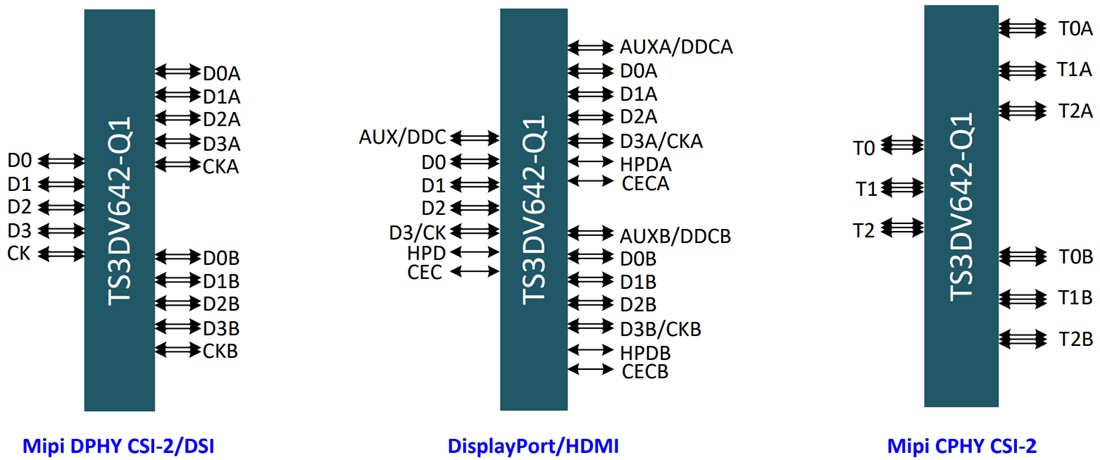

简化用例
相关开发工具
Texas Instruments TS3DV642Q1EVM-105评估模块 (EVM)
用于评估TS3DV642-Q1 12通道1:2或2:1双向多路复用器/解复用器。
发布日期: 2021-06-16
| 更新日期: 2022-03-11
