Texas Instruments TX75E16五级16通道发射器
Texas Instruments TX75E16五级16通道发射器是一款高度集成的高性能发射器，用于超声成像系统。该设备具有16脉冲电路和16个发送/接收开关（T/R或TR开关），并支持片上波束形成器 (TxBF)。该器件还集成了片上浮动电源，以减少所需的高压电源数量。
Texas Instruments TX75E16带有可产生五级高压脉冲（高达±100V）的脉冲电路，可用于激发超声变送器的多个通道。该设备共支持16个输出。最大输出电流为2A。该设备可用作超声波成像、无损检测、声纳、激光雷达、海洋导航系统、脑成像系统等多种应用的发射器。
特性
- 发射器支持
- 16通道五级脉冲发生器和有源发送/接收 (T/R) 开关
- 5级脉冲发生器
- 最大输出电压：±100V
- 最小输出电压：±1V
- 最大输出电流：2 A
- 支持4A输出电流模式
- 真正归零以将输出放电至接地
- 二次谐波：-45dBc（5MHz时）
- -3dB带宽，1kΩ||240 pF负载
- 20 MHz（±100V电源）
- ±70V电源时为25MHz
- 35MHz（4A模式下±100V电源）
- 集成抖动：-100fs（在100Hz至20kHz范围内测量）
- CW模式近载波相位噪声：-154dBc/Hz（1kHz偏移，5 MHz信号）
- 极低接收功率：1mW/通道
- 可编程负载阻尼电阻（200Ω、100Ω或67Ω）
- 有源发送/接收 (T/R) 开关，具有：
- 导通电阻：8Ω
- 导通和关断时间：100ns
- 瞬态毛刺：10mVPP
- 片上波束形成器具有：
- 基于通道的T/R开关启闭控制
- 半波束形成器时钟周期的延迟分辨率：最小2ns
- 波束形成器时钟周期最大延迟：214
- 波束形成器最大时钟速度：320MHz
- 每个通道模式控制，具有2K不同的电平
- 全局和局部重复模式，支持剪切波成像的长持续时间模式
- 支持120个延迟配置文件
- 高速（400MHz最大值）、2通道LVDS串行编程接口
- 编程时间短：< 500ns，用于延迟配置文件更新
- 32位校验和功能，可检测错误的SPI写入
- 支持CMOS串行编程接口（最大50MHz）
- 内部温度传感器和自动热关断
- 没有特定的电源排序要求
- 错误标志寄存器，用于检测故障情况
- 集成无源器件，用于浮动电源和偏置电压
- FC-BGA-144 (10mm × 10mm)，0.8mm脚距小型封装
应用
- 超声波扫描仪
- 压电驱动器
- 超声波智能探头

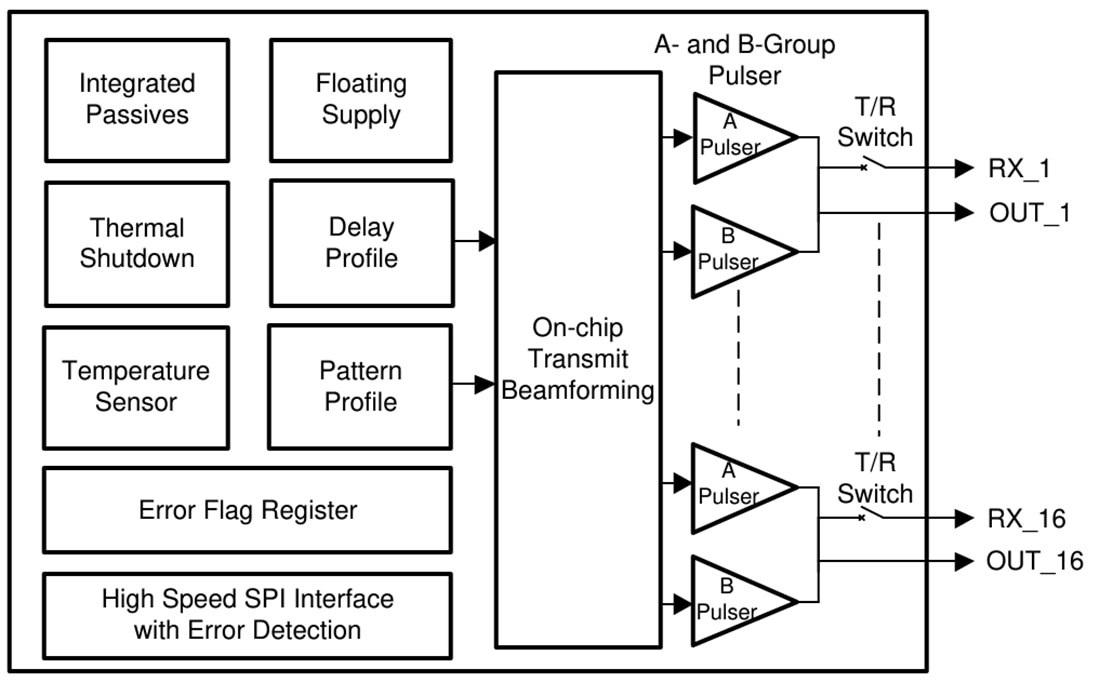

简化框图
