Texas Instruments TXG102x接地电平转换器
Texas Instruments TXG102x接地电平转换器是2位器件，支持高达±10V的直流位移，具有固定方向和非电气电压特性。这些接地电平转换器支持1.71V和5.5V之间的逻辑电平位移，以及高达±10V的接地电平位移。TXG102x接地电平转换器 有助于提高不同地面域的抗噪性和电源时序，同时提供低功耗、低延迟和低通道间偏斜。这些接地电平转换器可以支持多种接口，包括UART、GPIO和JTAG。TXG102x接地电平转换器的工作温度范围为-40°C至125°C。这些接地电平转换器非常适合用于测试和测量、工业自动化和机器人技术。
特性
- 支持高达±10 V的DC移位
- 高达45MHz的20VPP交流噪声抑制
- 1kV/µs的CMTI
- 低传播延迟 (<5ns)，低通道间偏斜><>
- 大于250 Mbps
- 低功耗（1Mbps、1.8V时，每通道为0.8mA）
- 完全可配置的双轨设计，允许每个端口在1.71 V至5.5 V电压范围内工作
- 将提供具有以及多种配置的4、2、1通道器件
- 两种器件型号：
- TXG1020：2个正向
- TXG1021：1个正向，1个反向
- 支持VCC断开功能（I/O强制进入高阻态）
- 施密特触发输入支持慢速和高噪声信号
- 具有集成静态下拉电阻器的输入可防止通道浮动
- 工作温度范围：-40 °C至125 °C
- 闩锁性能超过100mA，符合JESD 78 II类规范要求：
- ESD保护超过JESD 22规范要求
- 人体模型：2500 V
- 500 V充电器件模型
- 提供的封装选项：
- DSG（WSON-8）
- DDF（SOT-8）
- D（SOIC-8）
应用
- 测试与测量
- 工业自动化
- 家用电器
- 机器人技术

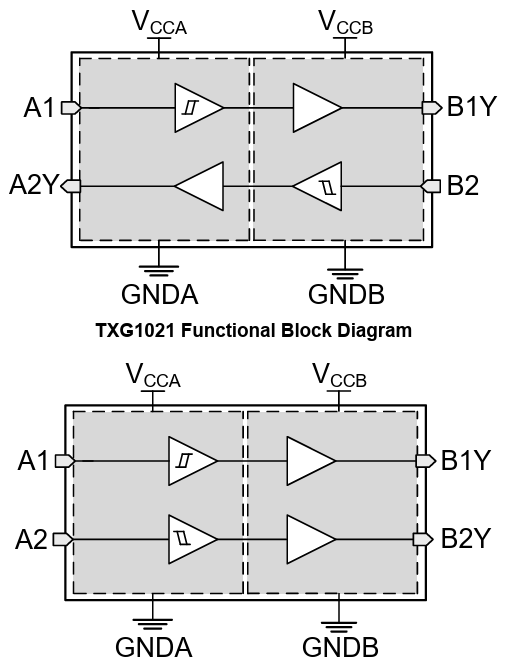

TXG1020和TXG1021功能框图

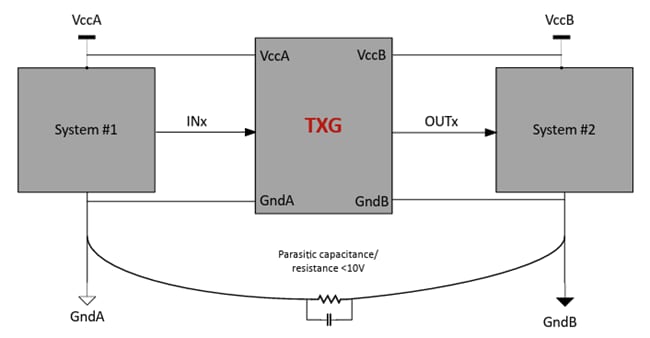

TXG简化示意图
