Texas Instruments UCC2x52xEVM-286栅极驱动器评估模块

Texas Instruments UCC2x52xEVM-286栅极驱动器评估模块 (EVM) 设计用于评估TI的5.7kVRMS隔离式双通道栅极驱动器系列器件。这些评估模块分别用于评估UCC21520DW、UCC20520DW和UCC21521CDW。UCC2x52xEVM-286有三个独立的螺钉端子块，用于VCCI、VDDA和VDDB。有带跳线的三位排针，用于所有关键输入信号，如PWM INPUT（INA、INB或PWM）、死区时间 (DT) 编程和 启用/禁用功能 (EN/DIS)。这些排针使设计人员能够轻松评估不同保护功能。该评估模块设有各种测试点，以支持UCC2x52x的大部分关键特性探测。

特性

  • 采用UCC20520或UCC21521C驱动高达1200VDC的MOSFET、IGBT、SiC的布局示例
  • 外设元件选型参考
  • 各引脚均在PCB布局中进行了扩展，具有引脚功能识别
  • PCB板镂空有助于在初级侧和二级侧之间进行高压隔离测试
  • 两个输出通道之间的最大爬电距离

必要设备

  • Power Supplies
    • Three DC power supply with voltage/current above 25V/1A (for example, Agilent E3634A)
  • Function Generators
    • One two-channel function generator over 20MHz (for example, Tektronics AFG3252).

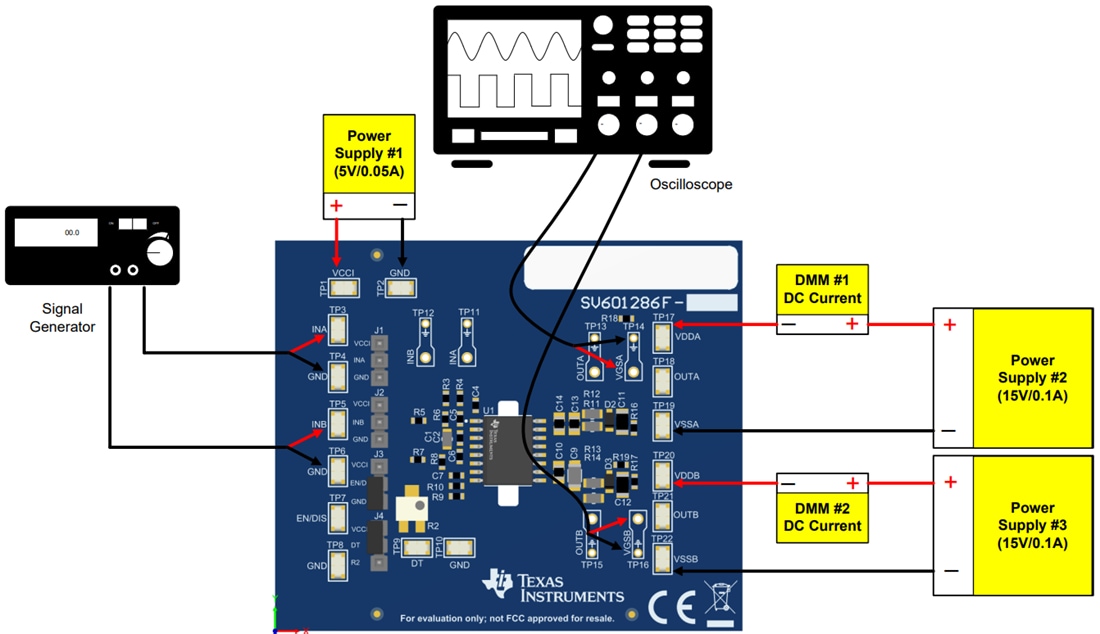

Board Setup

机械图纸 - Texas Instruments UCC2x52xEVM-286栅极驱动器评估模块
