Texas Instruments UCC21710隔离式栅极驱动器
Texas Instruments UCC21710隔离式栅极驱动器是一款电流隔离式单通道栅极驱动器，设计用于驱动高达1700V SiC MOSFET和IGBT。它具有高级集成保护、同类最佳的动态性能和稳健性。UCC21710具有高达±10A峰值拉电流和灌电流。输入侧与输出侧隔离，采用SiO2 电容式隔离技术，支持高达1.5kVRMS 工作电压，12.8kVPK 浪涌抗扰度（隔离栅寿命超过40年）以及具有较低的零件间偏移和>150V/ns共模噪声抑制能力 (CMTI)。
Texas Instruments UCC21710具有先进的保护特性，例如快速过流和短路检测、分流电流检测支持、故障报告、有源米勒钳位以及输入和输出侧电源UVLO，以优化SiC和IGBT的开关特性和稳健性。通过隔离式模拟转PWM传感器，可实现更简单的温度或电压检测，进一步提高驱动器的多功能性，并简化系统设计工作、减小尺寸以及降低成本。
特性
- 5.7kVRMS 单通道隔离栅极驱动器
- 驱动SiC MOSFET和IGBT，最高可达2121Vpk
- 最大输出驱动电压 (VDD-VEE)：33V
- ±10A驱动强度和分离输出
- 最低CMTI：150V/ns
- 4A内部有源米勒钳位
- 故障条件下400mA软关断
- 具有PWM输出的隔离式模拟传感器，用于：
- 使用NTC、PTC或热敏二极管进行温度检测
- 高压直流链路或相位电压
- 过流报警FLT和RST/EN复位
- 在RST/EN上快速启用/禁用响应
- 在输入引脚上抑制<40ns的噪声瞬态和脉冲
- 12V VDD UVLO，RDY电源正常
- 输入/输出可耐受高达5 V的过冲/欠冲瞬态电压
- 130 ns（最大值）传播延迟和30 ns（最大值）脉冲/零件偏移
- SOIC-16 DW封装，爬电距离和间隙>8mm
- 工作结温范围：–40°C至150 °C
应用
- 工业电机驱动器
- 服务器、电信和工业电源
- 不间断电源 (UPS)
- 太阳能逆变器
- 可再生能源存储转换器
Datasheets

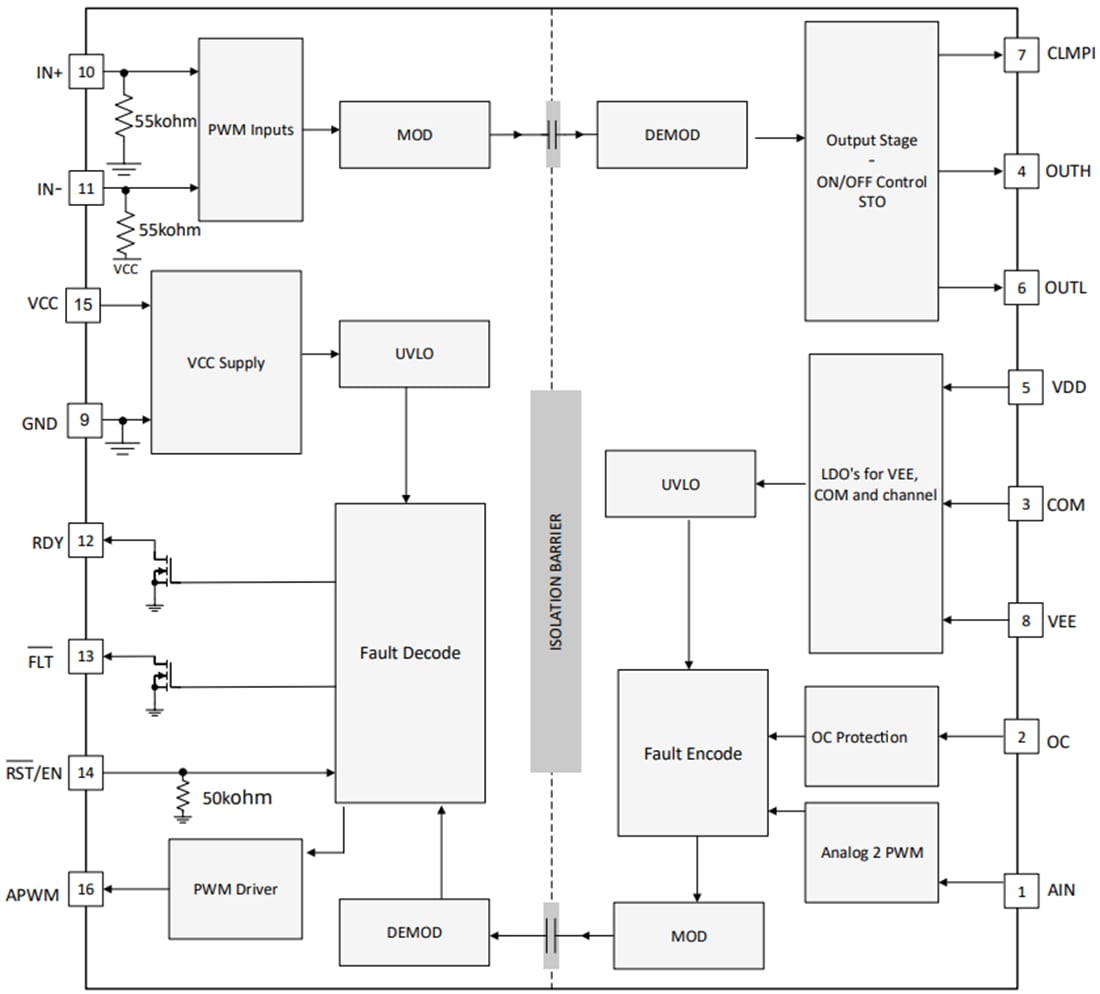

功能框图
