Texas Instruments UCC27332-Q1高速低侧栅极驱动器
Texas Instruments UCC27332-Q1单通道高速低侧栅极驱动器可有效驱动MOSFET和GaN电源开关。UCC27332-Q1具有9A的典型峰值驱动强度，这减少了电源开关的上升和下降时间，从而降低了开关损耗并提高了效率。UCC27332-Q1器件的小传播延迟通过改善系统的死区时间优化、控制环路响应、脉冲宽度利用率和瞬态性能来实现更高的功率级效率。
Texas Instruments UCC27332-Q1可处理输入端的–5V电压，通过平缓的接地弹跳提高系统稳健性。独立使能信号支持独立于主控制逻辑控制功率级。如果系统中出现故障（需要关闭动力传动系统），则栅极驱动器可快速关断功率级。使能功能还提高了系统稳健性。许多高频开关电源在功率器件的栅极处具有高频噪声，噪声会注入栅极驱动器的输出引脚，导致驱动器发生故障。UCC27332-Q1具有瞬态反向电流和电压能力，因此在此类条件下性能良好。
特性
- 符合汽车应用标准
- 符合AEC-Q100认证，具有以下结果：
- 设备温度等级1（-40°C至+125°C环境工作温度范围）
- 器件HBM ESD分类级别H2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 行业标准引脚分配
- 典型9A灌电流、9A源输出电流
- 输入引脚能够承受高达-5V电压
- 绝对最大VDD 电压的绝对最大值为20V
- 宽VDD 工作范围：4.5V到18V
- 采用3mm x 3mm MSOP8封装
- 25ns典型传播延迟
- TTL兼容输入阈值
- 工作结温范围：-40°C至125°C
应用
- 汽车DC/DC转换器
- 汽车车载充电器 (OBC)
- 电信开关模式电源
- 功率因数校正 (PFC) 电路
- 太阳能电源
- 电机驱动器
- 高频线路驱动器
- 脉冲变压器驱动器
- 大功率缓冲器

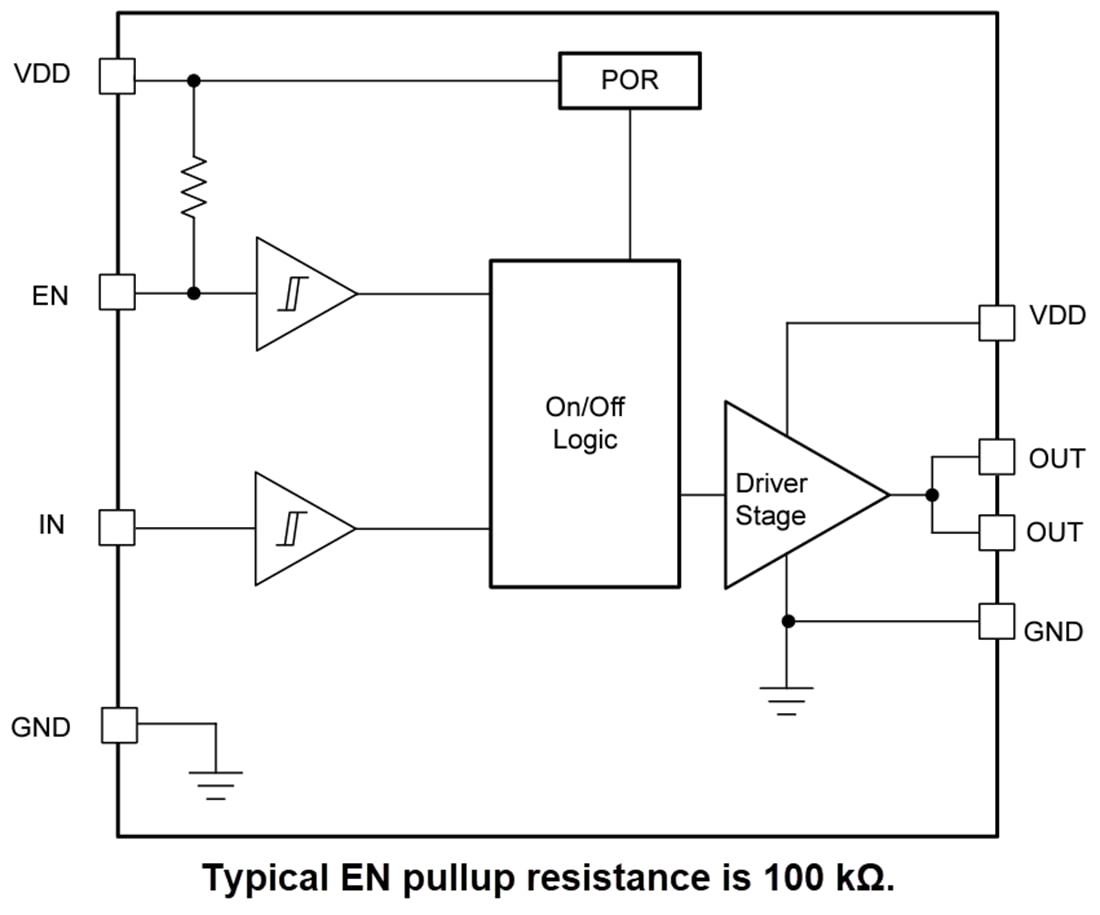

功能框图
相关开发工具
Texas Instruments UCC2732xQ1EVM评估模块 (EVM)
评估所提供的两种逻辑选项，即反相 (UCC27321-Q1) 和非反相 (UCC27322-Q1)。
