Texas Instruments UCC2773x/-Q1半桥栅极驱动器
Texas Instruments UCC2773x/-Q1半桥栅极驱动器提供3.5A拉电流和4A灌电流能力，设计用于驱动功率MOSFET和IGBT。该700V半桥栅极驱动器包含一个接地参考沟道 (LO) 和一个浮动沟道 (HO)，旨在驱动采用自举电源工作的半桥配置MOSFET和IGBT。
TI UCC2773x/-Q1具有强大的驱动力，具有出色的噪声和瞬态抗扰性，包括其输入端的大负电压容差、高 dV/dt容差、开关节点 (HS) 上的宽负瞬态安全工作区 (NTSOA) 以及互锁功能。该驱动器接收10V至21V的宽范围偏置电源输入电压，并为VDD和HB偏置电源引脚提供欠压锁定 (UVLO) 保护。UCC2773x/-Q1提供各种封装，工作温度范围为-40°C至+150°C。
TI UCC2773x-Q1半桥栅极驱动器符合AEC-Q100汽车应用标准。
特性
- 符合汽车应用类AEC-Q100标准
- 设备温度等级：1级
- 通过独立输入进行高侧/低侧配置
- 最大自举电压：+700V（HB引脚）
- 峰值输出电流：4A灌电流，3.5A拉电流
- 传播延迟：32 ns（典型值）
- HO/LO之间的传播延迟匹配在6ns以内
- 10V至21V的VDD偏置电源范围
- 能够处理-6V的输入引脚
- 浮动通道为自举运行而设计，HS引脚上共模瞬态抑制最大200V/ns
- 输入互锁功能
- 内置8V欠压锁定 (UVLO) 功能两个通道均有
- SOIC 14引脚封装，SOIC 8引脚封装
应用
- 离线交流和直流电源中的半桥和全桥转换器
- 电动汽车 (EV)/混合动力汽车车载充电器和直流-直流 转换器、辅助逆变器
- 大型家用电器和大型家用电器PFC和电动机驱动器
- 宏基站电源，逆变降压-升压
- 高密度开关电源，用于服务器、通信、IT和工业基础设施
- ”储能系统“ (BESS)、直流-直流和直流-交流转换器

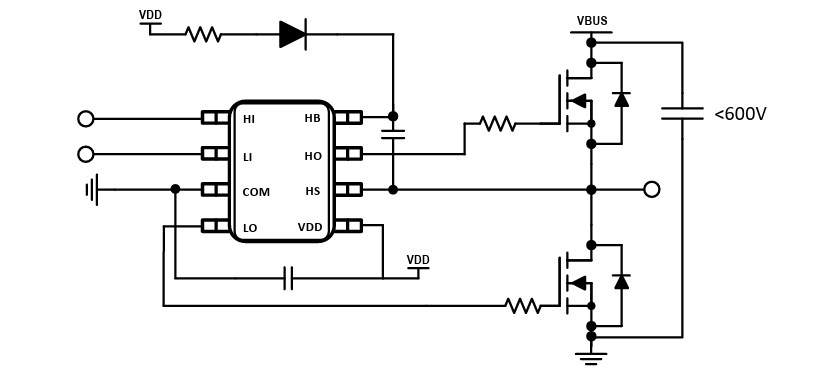

8引脚D封装原理图

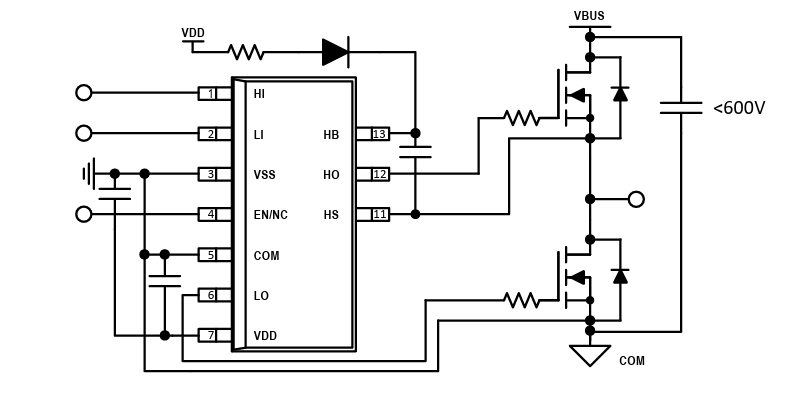

14引脚D封装原理图
