Texas Instruments UCC53x0单通道隔离式栅极驱动器
Texas Instruments UCC53x0单通道隔离式栅极驱动器设计用于搭配IGBT、SiC、MOSFET使用。这些驱动器具有出色的隔离等级和型号，适用于各种引脚分配配置和驱动强度。UCC53x0采用8引脚SOIC (D) 封装。该封装具有4mm的爬电距离和电气间隙，可支持高达3kVRMS的隔离电压，很适合需要基本隔离的应用。基于各种选项和宽电源范围，UCC53x0系列十分适合电机驱动器和工业电源。UCC53x0S选项提供分离输出，可用于控制驱动器的上升和下降时间。UCC53x0M选项将晶体管的栅极连接到内部钳位，以防止米勒电流造成假接通。UCC53x0E选项的UVLO2以GND2为基准，方便了双极供电。
The UCC53x0S option provides a split output that can control the driver's rise and fall times. The UCC53x0M option connects the gate of the transistor to an internal clamp to prevent false turn-on caused by the Miller current. The UCC53x0E option has its UVLO2 referenced to GND2, which facilitates bipolar supplies. The UCC53x0-Q1 devices are AEC-Q100 qualified for automotive applications.
特性
- 特性选项
- 分离输出 (UCC53x0S)
- UVLO以GND2为基准 （UCC53x0E）
- 米勒钳位选项 (UCC53x0M)
- 8引脚D（4mm爬电）和DWV（9mm爬电）封装 (UCC5390EC)
- 传播延迟：60ns（典型值）
- CMTI：100kV/µs（最小值）
- 隔离栅寿命 > 40年
- 输入电源电压：3V至15V
- 驱动器电源电压：高达33V
- 8V和12V UVLO选项
- 输入引脚具有负5V电压处理能力
- 安全相关认证
- 7000VPK隔离 (DWV) 和4242VPK隔离 (D)，符合DIN V VDE V 0884-11:2017-01（计划）
- 5000VRMS (DWV) 和 3000 VRMS(D) 隔离等级，持续1分钟，符合UL 1577标准
- 符合GB4943.1-2011标准的CQC认证（计划）
- CMOS输入
- 工作温度范围：-40°C至+125°C
应用
- 电机驱动器
- 高压直流-直流转换器
- UPS和PSU
- HEV和EV电源模块
- 太阳能逆变器
Datasheets
相关开发工具
Texas Instruments UCC5320SCEVM栅极驱动器评估模块 (EVM)
允许根据所使用的器件将驱动器配置为分离输出、米勒钳位或UVLO。
Texas Instruments UCC5390ECDWVEVM栅极驱动器评估模块
设计用于评估UCC53xxDWV系列5.0kVRMS隔离单通道栅极驱动器。
视频

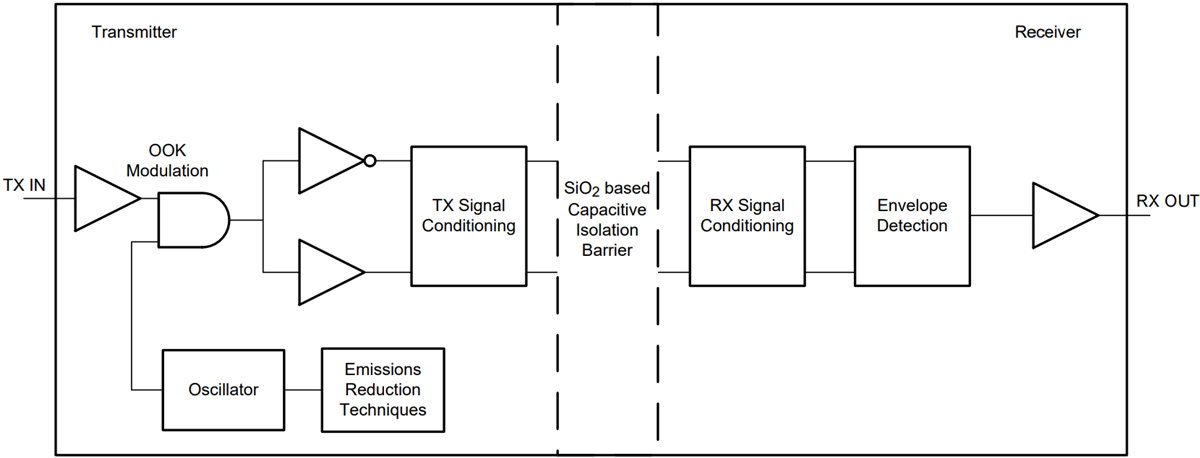

功能框图
