Toshiba DCL54x01四通道数字隔离器

Toshiba DCL54x01四通道数字隔离器是采用Toshiba CMOS技术和磁耦合结构的高速元器件，可提供出色的性能。这些数字隔离器的环境工作温度范围为-40°C至+110°C，宽电源电压范围为2.25V至5.5V。这些16引脚宽体SOIC封装器件具有5000VRMS 隔离电压、50Ω典型输出阻抗以及高达150Mbps数据速率。DCL54x01四通道数字隔离器适合用于多通道高速通信应用，例如带SPI通信的I/O接口。

特性

  • 数据速率高达150 Mbps
  • 电源电压范围：2.25 V至5.5 V
  • 10.9ns典型传播延迟（5V工作电压）
  • 高和低默认输出选项
  • 高共模瞬态抑制（CMTI）：±100kV/μs
  • 低脉冲宽度失真：0.8ns（典型值）
  • 最大输出电流：±15mA
  • 输出阻抗：50Ω（典型值）
  • 输入电流：±10μA
  • 耐压：5kVRMS
  • 16引脚宽体SOIC封装
  • 环境温度范围：-40°C至+110°C
  • 结温范围：-40°C至+150°C
  • 最高焊接温度：+260°C
  • 符合RoHS指令

应用

  • 工业自动化系统
  • 电机控制
  • 逆变器
  • 开关电源

视频

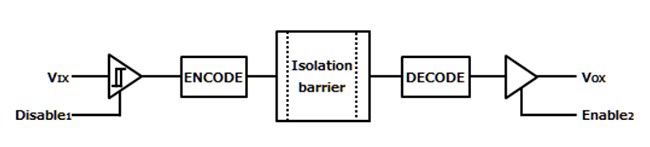

内部电路原理图

原理图 - Toshiba DCL54x01四通道数字隔离器
发布日期: 2023-06-01 | 更新日期: 2024-05-14
