Toshiba 双通道高速数字隔离器
Toshiba双通道高速隔离器旨在为工业、消费电子和汽车应用提供稳健的隔离和高速信号传输。这些隔离器利用感应耦合技术实现高达50Mbps的数据传输速率，同时保持3kVrms的隔离电压和 基本绝缘 标准。Toshiba DCM320系列支持 两个正向通道，而DCM321系列提供一个前向通道和一个反向通道，适用于双向通信。这些器件具有低传播延迟（通常为10ns）和高共模瞬态抗扰度（CMTI > 100kV/μ），非常适用于 电机控制、 电源逆变器、 电池管理系统以及 噪声环境中的信号隔离。紧凑的SOIC-8封装和宽的工作温度范围（-40°C至+125°C）进一步增强了在要求严格的电子系统中的通用性。
特性
- 最大数据速率：50 Mbps
- 默认输出
- 低（DCM32xC）
- 高（DCM32xD）
- 双通道
- 2x正向通道，0x反向通道（DCM320x）
- 1x正向通道，1x反向通道（DCM321x）
- 工作电压选项：3.3 V或5 V
- 隔离电压：3000VRMS
- ±100kV/μs典型共模瞬态免疫能力
- AEC-Q100（等级1合格认证）
- SOIC-8 封装
- 安全
- UL1577：文件编号E519997
- cUL - CSA 元器件验收服务通知编号E519997
应用
- 汽车设备
- 电池控制
- 燃料电池控制
- 电动汽车 (EV)
- 日期转换器隔离
规范
- 最大电源电压范围为-0.5VDC至6.0VDC，不得超过6V
- 最大输出电流：±15 mA
- 开关
- DC到50Mbps数据速率
- 传播延迟
- 5V条件下最大值为18.3ns，典型值为10.9ns
- 3.3V条件下最大值为19.1ns，典型值为11.6ns
- 脉宽失真最大值为5.1ns，典型值为0.8ns
- 最大传播延迟偏移（任何两个单元之间）为13ns
- 4.4ns最大信道匹配
- 典型输出信号上升/下降时间
- 5V条件下为0.9ns
- 3.3V条件下为0.8ns
- 100kV/µs的典型共模瞬态抗扰度
- 最大输入电流：±10 µA
- 最大隔离电压：3000VRMS
- 最大功率耗散为1403mW
- 50Ω典型输出阻抗
- 0.37V典型逻辑输入阈值电压迟滞
- 机械
- 3.8mm最小爬电距离
- 4mm最小间隙距离
- 17µm绝缘层厚度
- 温度
- 工作温度范围：-40°C至+125°C
- 结温范围：-40°C至+150°C
- 最高焊接温度：+260°C
视频

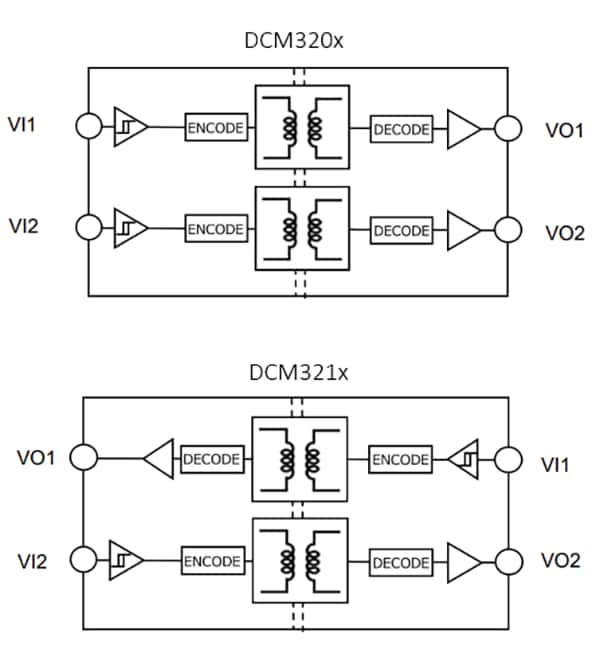

框图
发布日期: 2025-07-29
| 更新日期: 2025-12-12
