Toshiba SSM6x N沟道和P沟道 MOSFET

Toshiba SSM6x N沟道和P沟道MOSFET具有高速切换能力,可用作电源管理和模拟开关。 这些MOSFET针对不同的栅极至源极电压范围提供非常低的导通电阻(低至1.1 mΩ,最大115 mΩ)。SSM6x MOSFET采用小型封装,兼容表面贴装。这些MOSFET具有低汲极至源极导通电阻,可用作DC转DC转换器,驱动1.2V至4.5V的闸极电压。Toshiba SSM6x MOSFET的汲极功耗较低(最高150 mW),在12V至100V输入电压范围内作业时发热较少。

特性

  • 闸极至源极驱动电压:1.5V至4.5V
  • 低导通电阻
  • 低汲极功耗
  • 符合AEC-Q101标准
  • 可用封装
    • TSOP6F
    • UDFN6B
    • ES6
    • US6

应用

  • 高速开关应用
  • 电源管理和模拟开关
  • 低导通电阻的DC-DC转换器

规范

  • 汲极至源极输入电压:12V至100V
  • 存放温度范围:-55°C至+150°C
  • 导通电阻范围:1.1 mΩ至115 mΩ
  • 汲极功耗:150 mW
  • 上升时间:5.5 ns
  • 下降时间:2 ns

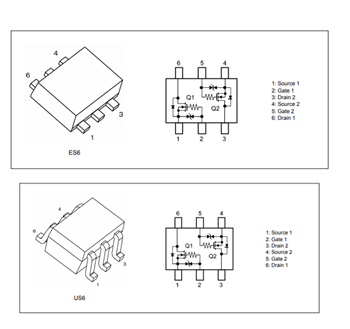

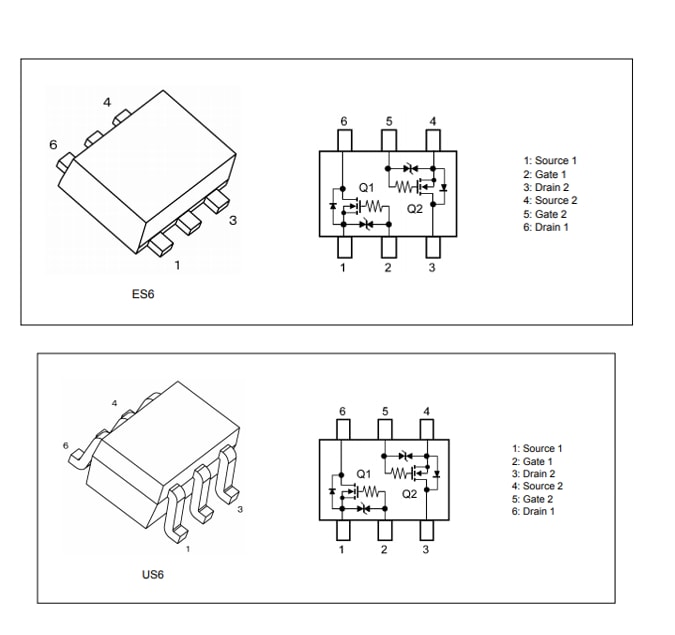

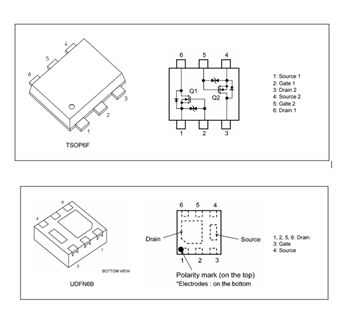

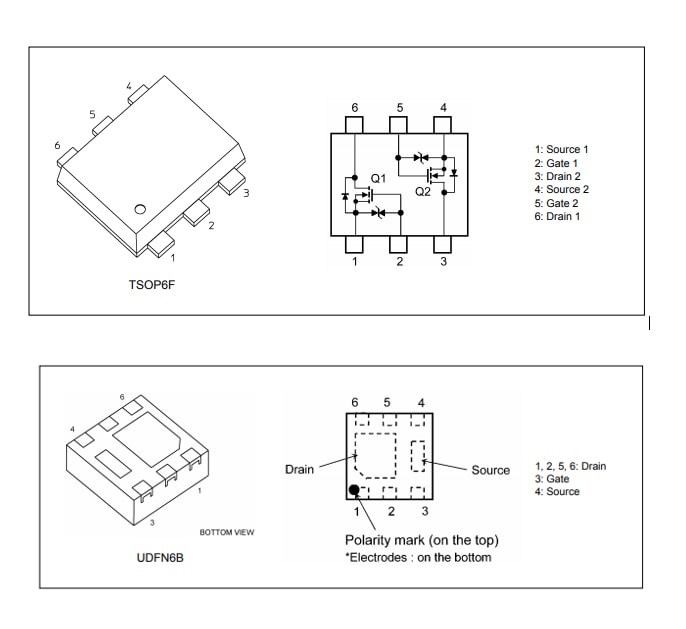

封装与引脚分配

发布日期: 2018-04-10 | 更新日期: 2024-04-18
