Toshiba TCKE6 40V 2.5A eFuse IC
Toshiba TCKE6 40V 2.5A eFuse集成电路（IC）可提供强大的单输入单输出保护，最大工作电压为30V。这些IC设计用作可重复使用的电子保险丝，通过可调过电流限制（通过外部电阻器）、短路保护、欠压锁定和过热关闭等功能，主动保护电路。
TCKE6系列的典型开通电阻为52mΩ，支持高达2.5A的输出电流，非常适合管理24V的电源系统。宽广的输入电压范围和紧凑的TSOP6F封装（典型尺寸为2.9mm×2.8mm×0.8mm）使其非常适合空间受限的设计。
Toshiba TCKE6系列设计可靠且用途广泛，是工业设备、家用电器以及其他对精确功率控制要求极高的应用的理想之选。
特性
- 最大输入电压：40V VIN（最大值）
- 4.4 V 到 30 V 的输入电压范围
- 低导通电阻（RON）：52mΩ（典型值）
- 过电流保护可调节，范围为0.35A至2.4A（过电流限制）
- 转换速度控制
- 热关闭
- FLAG功能（TCKE601）
- 启用功能（TCKE603）
- 输出放电
- TSOP6F（2.9mmx2.8mm（典型值），t：0.8mm（典型值）封装）
应用
- 工业设备
- 家用电器

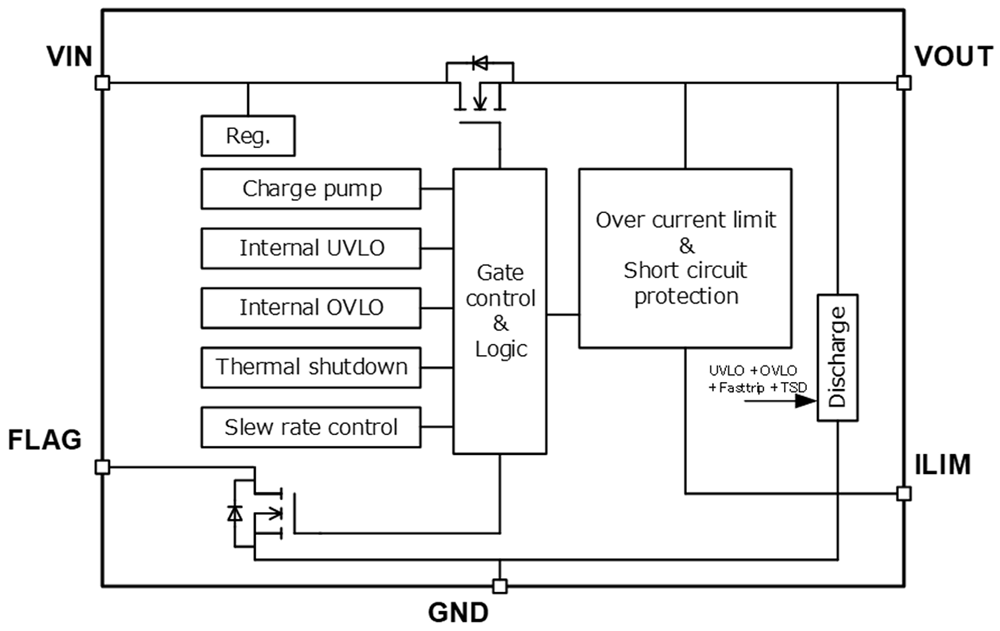

TCKE601 方框图

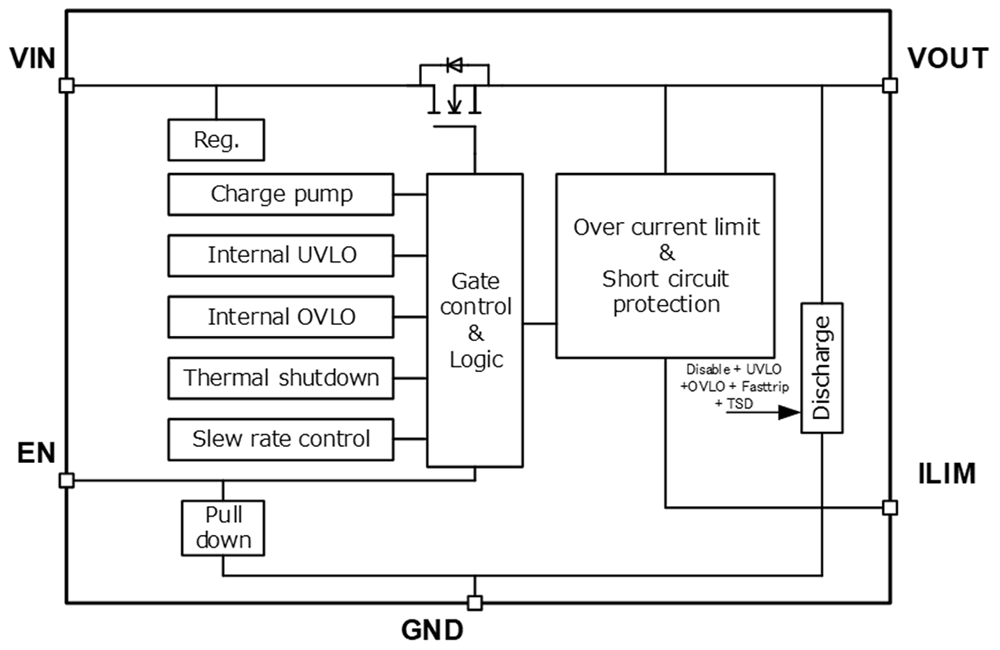

TCKE603 方框图
