Toshiba 300mA TCR3DM/TCR3EM固定输出LDO稳压器

Toshiba 300mA TCR3DM/TCR3EM固定输出LDO稳压器是具有开/关控制输入的CMOS通用单输出稳压器，可提供低压差和快速负载瞬态响应。该稳压器非常适合用于需要进行高密度电路板组装的便携式应用，例如手机。

Toshiba TCR3DMxxA系列具有低压差、低输出噪声电压、快速负载瞬态响应和低浪涌电流等特性。该稳压器的固定输出电压介于1.0V至4.5V之间，可驱动高达300mA的电流。其主要特性包括过流保护、热关断、浪涌电流保护电路和自动放电。

TCR3DMxxA系列采用超小型模塑DFN4D封装（1.0mm x 1.0mm；t 0.37mm（典型值）），压差低至216mV（2.5V输出、IOUT =300mA时），输出噪声电压低至38μVrms（2.5V输出）。TCR3DMxxA系列可使用1.0μF的小型陶瓷输入和输出电容器。

Toshiba TCR3EM系列具有低压差和快速负载瞬态响应。此系列稳压器的固定输出电压介于0.8V和5.0V之间，可驱动高达300mA的电流。TCR3EM还具有过流保护、热关断和自动放电等特性。TCR3EM系列采用超小型模塑DFN4D封装（1.0mm x 1.0mm；t 0.37mm（典型值）），压差低至160mV（2.5V输出、IOUT =150mA时）。TCR3EM系列可使用1.0µF的小型陶瓷输入和输出电容器。

特性

  • TCR3DMxxA系列
    • 超小型封装DFN4D（1.0mm x 1.0mm；0.37mm（典型值））
    • 宽输出电压范围（VOUT=1.0V至 4.5V）
    • 低压差
      • VDO =175mV（典型值）（3.3V输出、IOUT =300mA时）
      • VDO =216mV（典型值）（2.5V输出、IOUT =300mA时）
      • VDO =297mV（典型值）（1.8V输出、IOUT =300mA时）
    • 低输出噪声电压：10Hz≤f≤100kHz时典型值为VNO =38μVrms
    • 高纹波抑制比：2.5V输出、IOUT =10mA、f=1kHz时典型值为72dB
    • 快速负载瞬态响应：2.5V输出、IOUT =1mA⇔300mA时典型值为±80mV
    • 过流保护
    • 热关断
    • 浪涌电流保护电路
    • 自动放电
    • CONTROL和GND之间的下拉连接
    • 可使用陶瓷电容器（CIN =1.0μF、COUT =1.0μF）
  • TCR3EM系列
    • 超小型封装DFN4D（1.0mm x 1.0mm；0.37mm（典型值））
    • 宽输出电压范围（VOUT=0.8V至 5.0V）
    • 宽输入电压范围（VIN =1.3V至5.5V）
    • 低控制电压（高）：VCTH =0.8V（最小值）
    • 低压差VDO =160mV（典型值），2.5V输出、IOUT =150mA时
    • 高纹波抑制比：2.5V输出、IOUT =10mA、f=1kHz时典型值为68dB
    • 快速负载瞬态响应：2.5V输出、IOUT =1mA⇔150mA时典型值为-57mV/+55mV
    • 过流保护
    • 热关断
    • 自动放电
    • 浪涌电流保护电路
    • CONTROL和GND之间的下拉连接
    • 可使用陶瓷电容器（CIN =1.0μF、COUT =1.0μF）

数据手册

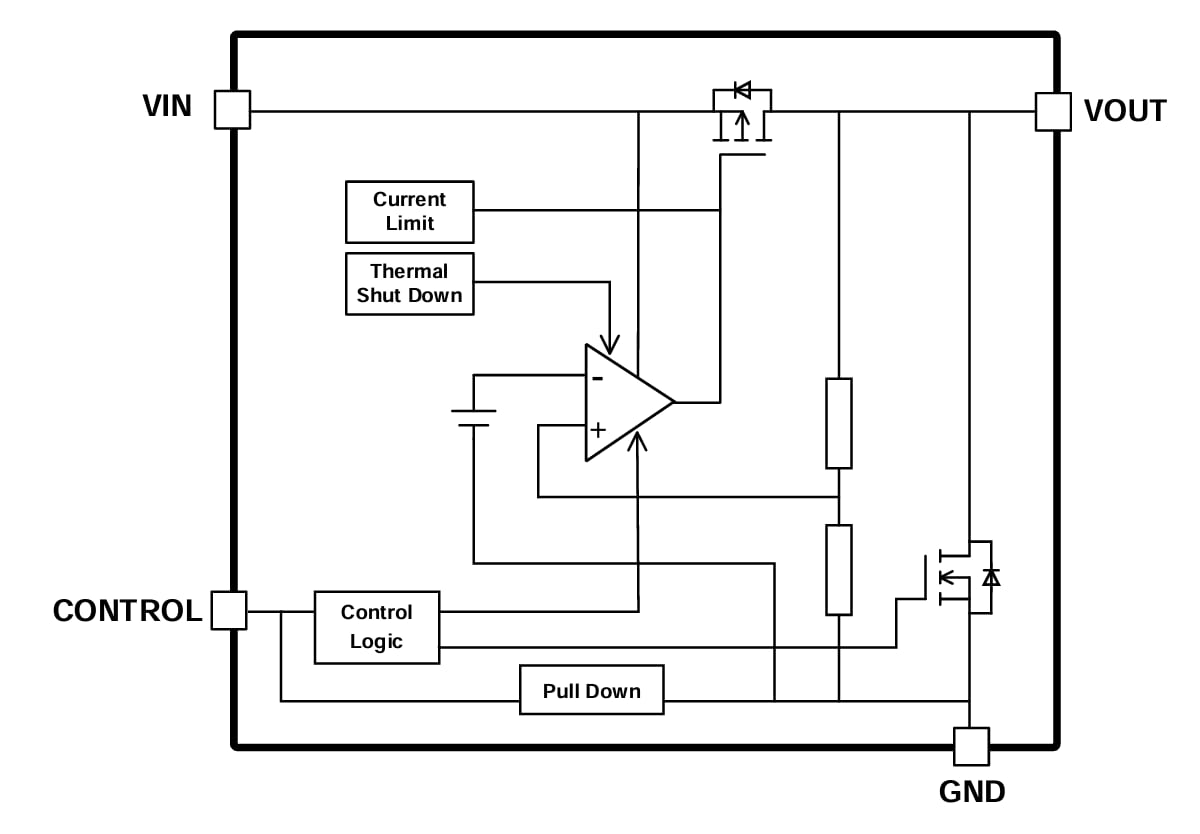

框图

框图 - Toshiba 300mA TCR3DM/TCR3EM固定输出LDO稳压器
发布日期: 2025-01-09 | 更新日期: 2025-01-14
