特性
- 大功率输入
- 射频SPDT传输路径
- TarfSOI™
- 内置GPIO控制接口
- 宽带频率范围:0.7GHz至5GHz
- 低插入损耗
- 紧凑型WCSP封装
- 安装面积减少10%
应用
- 电信基站
- 无线电通信设备
规范
- 电源电压范围:-0.3V至3.9V
- 峰值功率处理能力:46dBm
- 插入损耗:0.6 dB
- 1.2 VSWR
- 功耗电流额定值:50μA
- 尺寸:1.9 mm x 1.9 mm
- 工作温度范围:-40°C至+95°C
视频

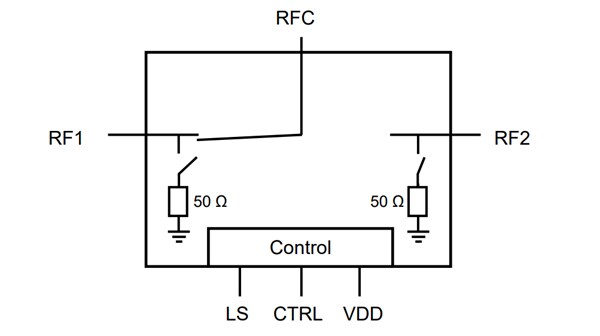

框图

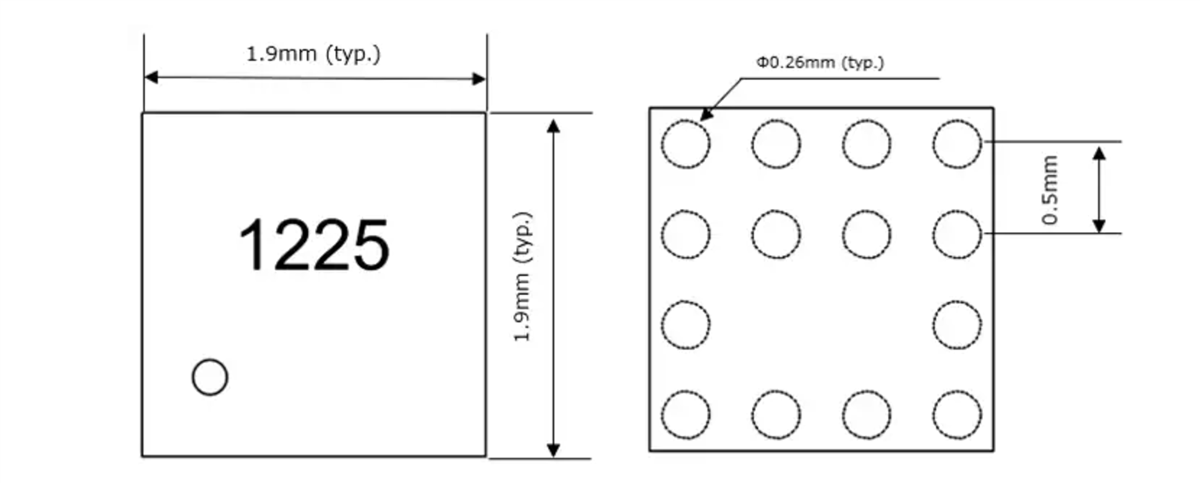

WCSP芯片封装
